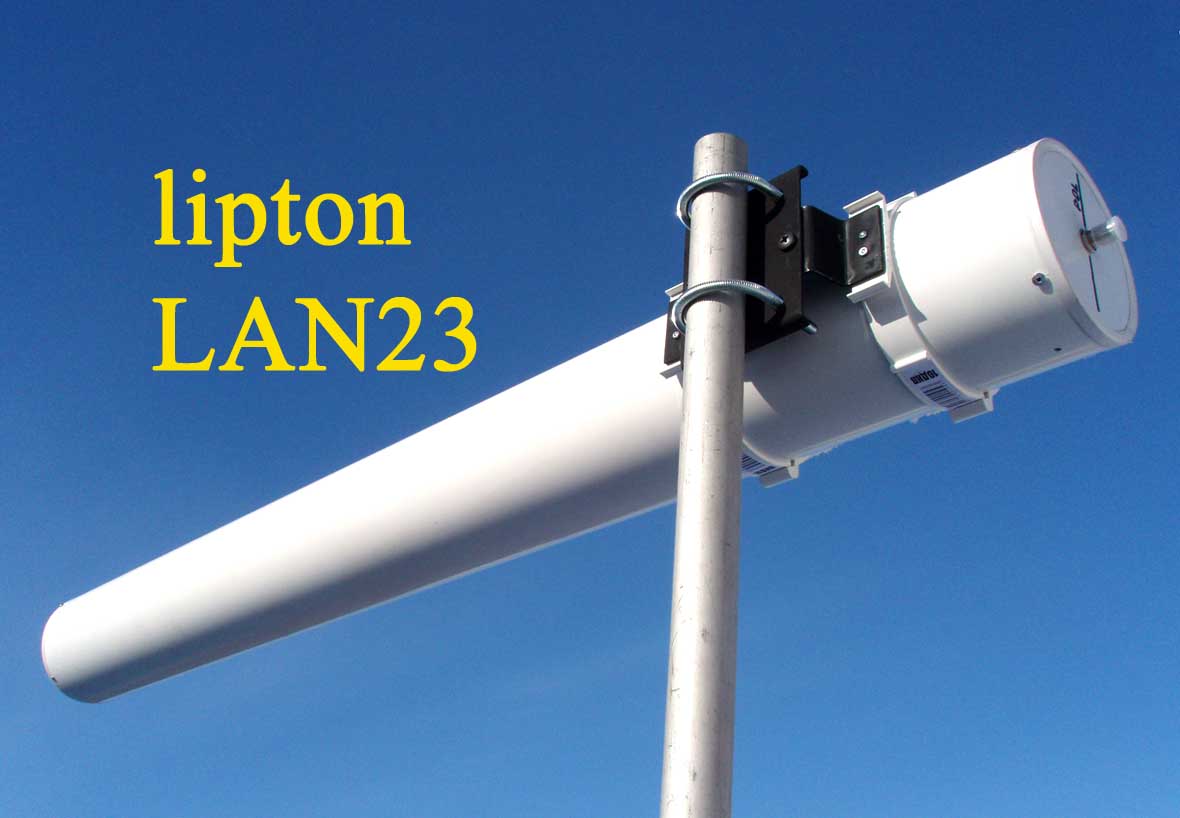

ЯГИ С НЕСИММЕТРИЧНЫМ ПИТАНИЕМ.

   Конструкция Yagi с несиммертичным питанием предложил lipton. Возникающие вопросы можно задать в теме ЯГИ С НЕСИММЕТРИЧНЫМ ПИТАНИЕМ автору конструкции. Модель антенны в виде MANNA файла 24 el 2400-2500 MHz 200ом 2.maa.

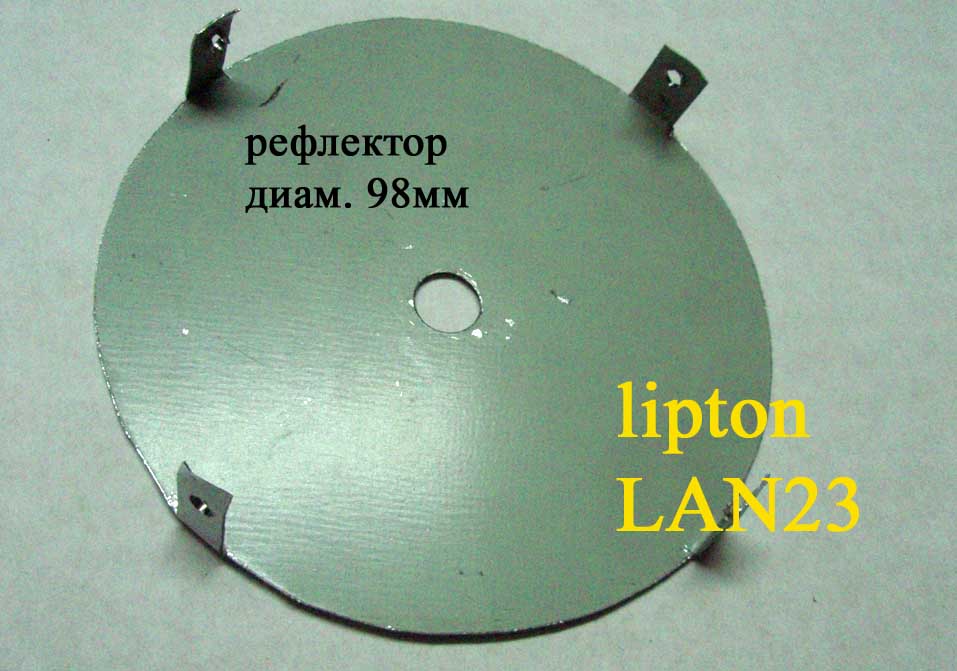

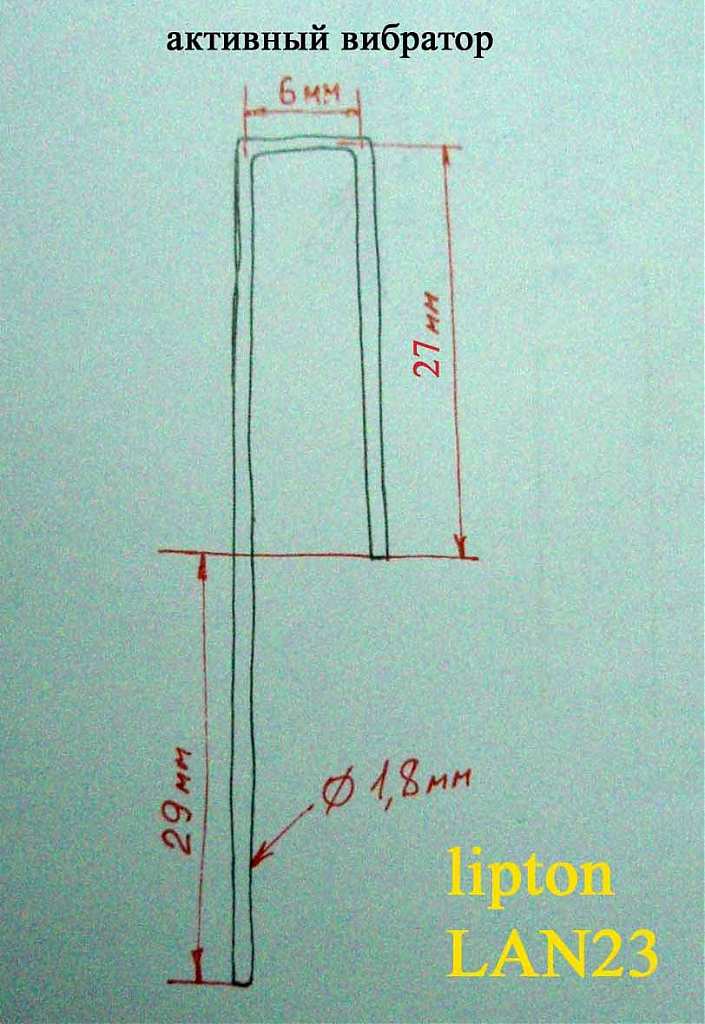

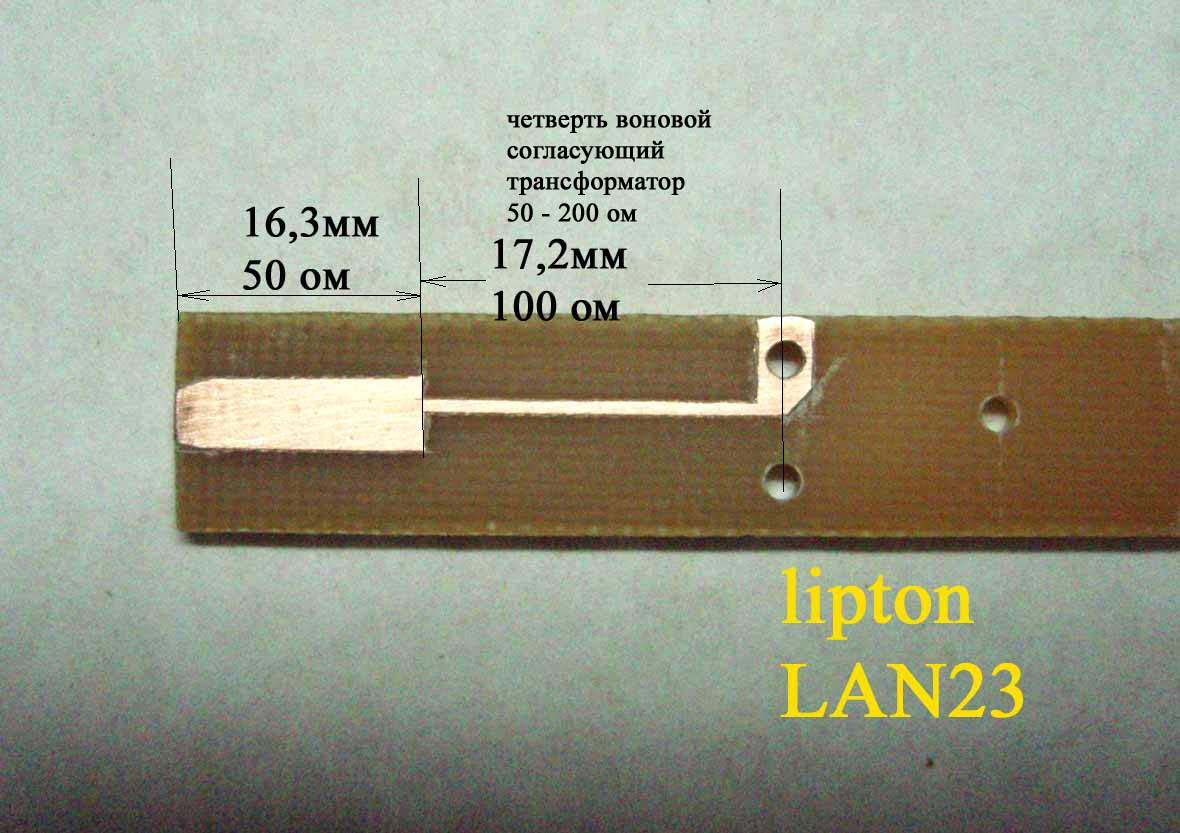

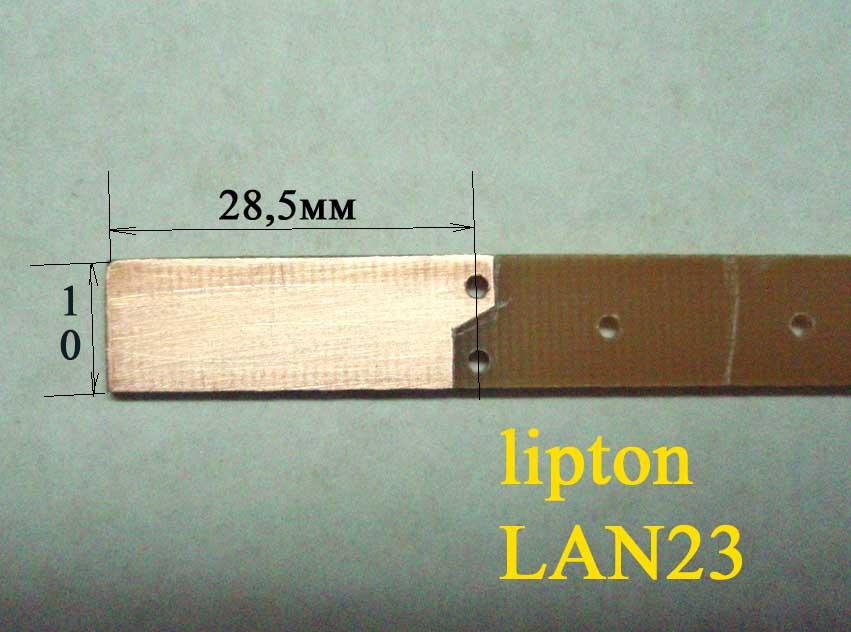

К.У. - 18,5 дБи Входное сопрот. - 50 ом КСВ на краях диапазона не более- 1,2 Полоса по уровню КСВ 1,5 - 2200-2500МГц Длина в сборе - 1м Масса в сборе менее - 1кг Поляризация - гориз./вертикальная – можно менять Ширина Д.Н. по -3дБ - 23град. Размер, расстояние от рефлектора (позиция) Рефлектор диаметр 100мм 0 мм Активный вибратор 29*27*6 (смотри фото) 31 мм Директор 1 50 мм 41 мм Дир. 2 51 мм 57 мм Дир. 3 49 мм 82 мм Дир. 4 49 мм 109 мм Дир. 5 50 мм 144 мм Дир. 6 49 мм 186 мм Дир. 7 48 мм 233 мм Дир. 8 47 мм 282 мм Дир. 9 48 мм 328 мм Дир. 10 47 мм 375 мм Дир. 11 46 мм 426 мм Дир. 12 47 мм 476 мм Дир. 13 48 мм 523 мм Дир. 14 47 мм 571 мм Дир. 15 46 мм 618 мм Дир. 16 46 мм 668 мм Дир. 17 45 мм 718 мм Дир. 18 46 мм 765 мм Дир. 19 46 мм 812 мм Дир. 20 45 мм 859 мм Дир. 21 44 мм 906 мм Дир. 22 42 мм 952 мм Позиция элементов указана по их центрам. Все элементы сделаны из проволоки диаметром 1,8мм. Активный вибратор и несколько первых директоров из меди (ц.ж. кабеля RG 8X ), остальные директоры из алюминиевой проволоки. Алюминьку брал осветительную хорошего качества, она жёсткая и очень гладкая, как полированная. Траверса сделана из текстолита толщиной 2мм, шириной 10мм. Директоры должны туго вставляться в отверстия и потом проклеивать эпоксидкой, или Космофеном с горячей сушкой. Подробные параметры полосковых линий не привожу, т.к. они сильно зависят от параметров текстолита, ведь можно сделать траверсу толщиной 1,5 мм и тогда параметры линии будут другие. Линия 100ом равна 1/4 L – это четверть волновой трансформатор 50 – 200ом (в моём варианте ширина 0,7мм), длина линии 50ом не критична, у меня ширина 3,5мм. Гнездо у меня стоит F типа, но можно поставить N или SMA. От размера гнезда будет зависеть длина полосковой линии 50 ом , т.к. надо соблюдать расстояние рефлектор – вибратор 31мм. Центрирующие прокладки можно сделать из пенопластовой потолочной плитки. У меня их 3 шт., но если траверса будет 1,5мм, то ставить надо 4шт. К траверсе они приклеиваются на ПВА, или спец клей, другим не надо – может раствориться. По окружности прокладок надо сделать местами вырезы по типу звёздочки, для циркуляции воздуха. Термокожух сделан из трубы диаметром 100мм для систем вентиляции. Труба тонкостенная и настройку антенны никуда не уводит. В районе рефлектора и передней заглушки сделаны дренажные отверстия диам. 3,3мм. Заглушки посажены на акриловый герметик, как показала практика – он значительно меньше усыхает в отличии от силиконового. Подробное описание кронштейна не привожу, у Вас он может быть другим. У меня наклон антенны может быть +/- 8 град., а больше и не надо. От самой структуры до кронштейна достаточное растояние, чтобы он не влиял на структуру, конечно оно есть, но ничтожно малое. Безэховой камеры у меня нет, а при прочих замерах влияние не наблюдается, ни на КСВ, ни на диаграмму. Такой петлевик прекрасно выгоняется под сопротивление от 50 до 250 ом, естественно в составе ВК. 200ом выбрано по той причине, что при таком импедансе больше КУ и при описанной трансформации шире полоса. Конечно всё должно быть по центру! Но если Вы будите настраивать по КСВ метру, то всёравно красиво не получится - там подрезали, там царапнули, там паяльником ткнули...

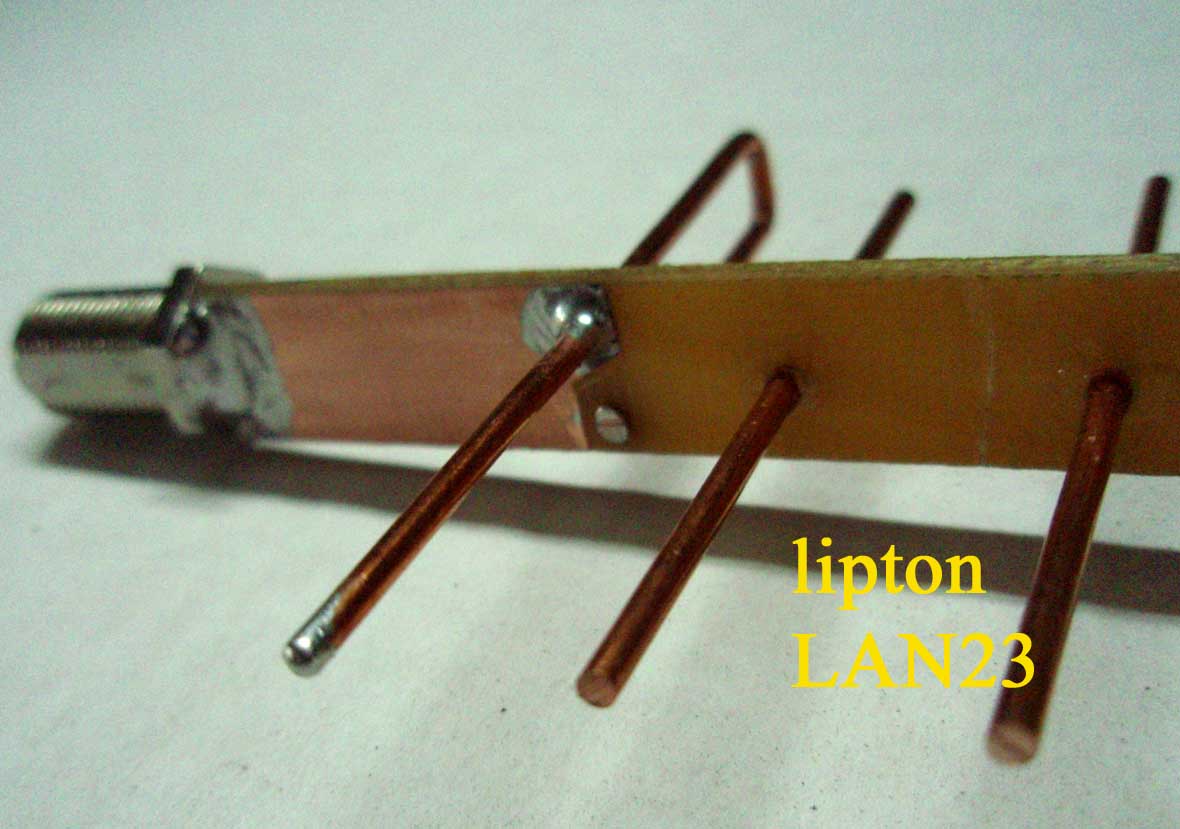

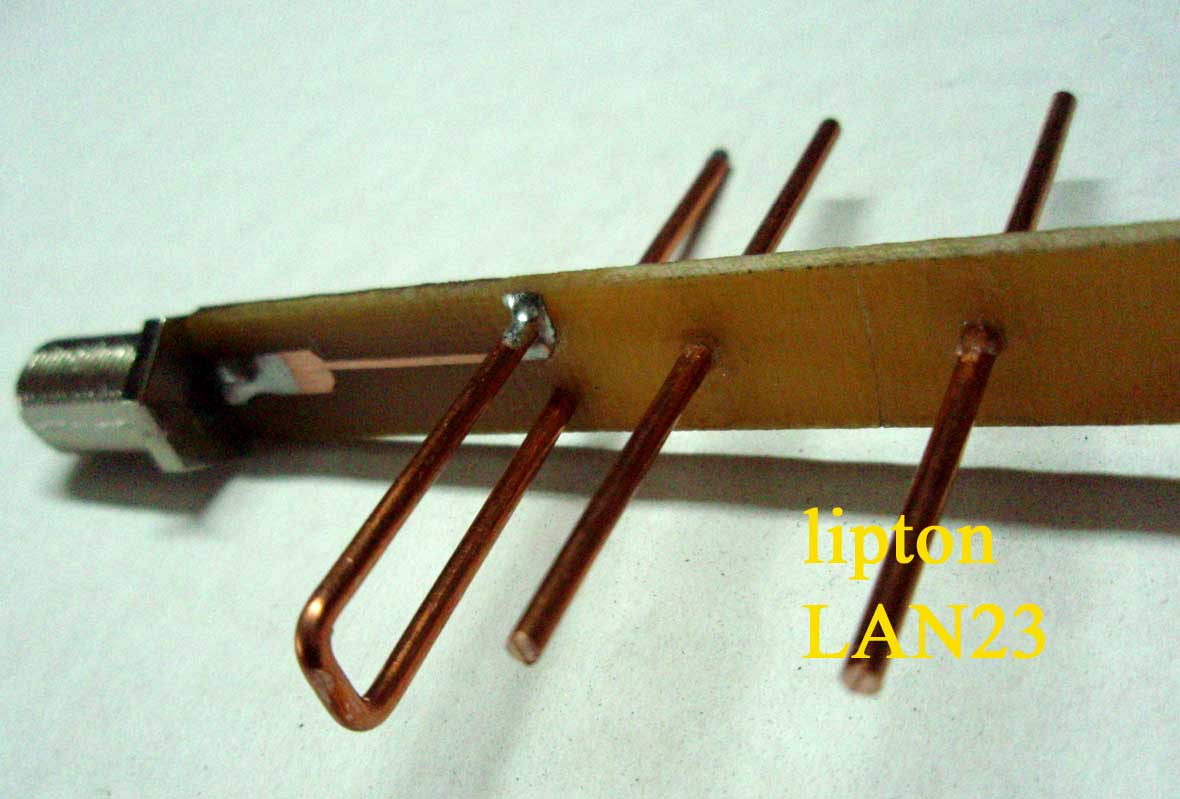

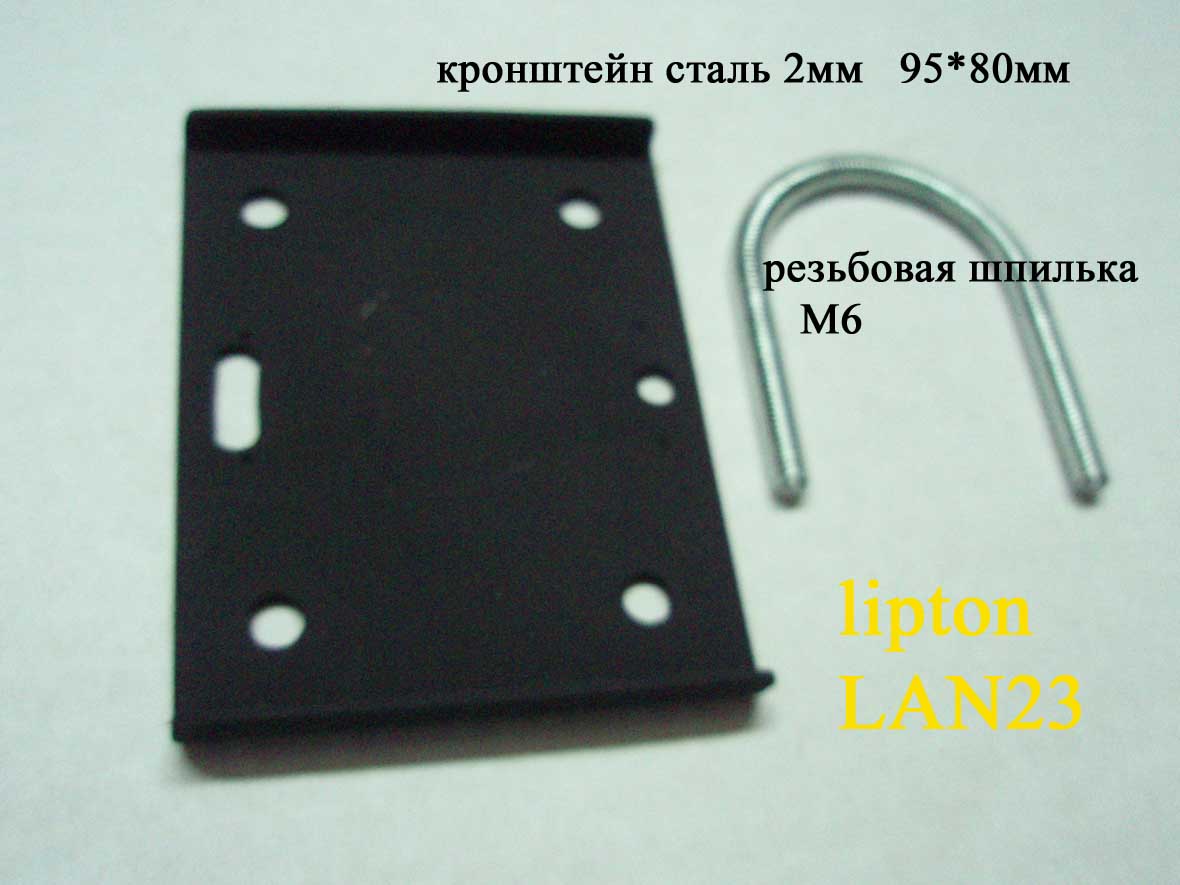

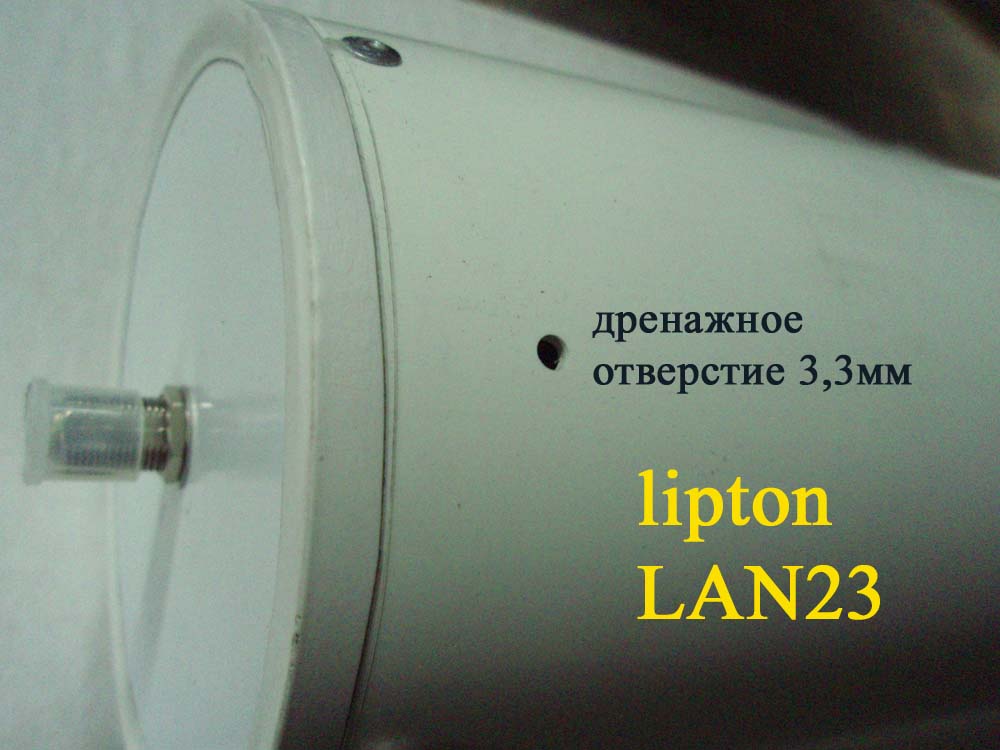

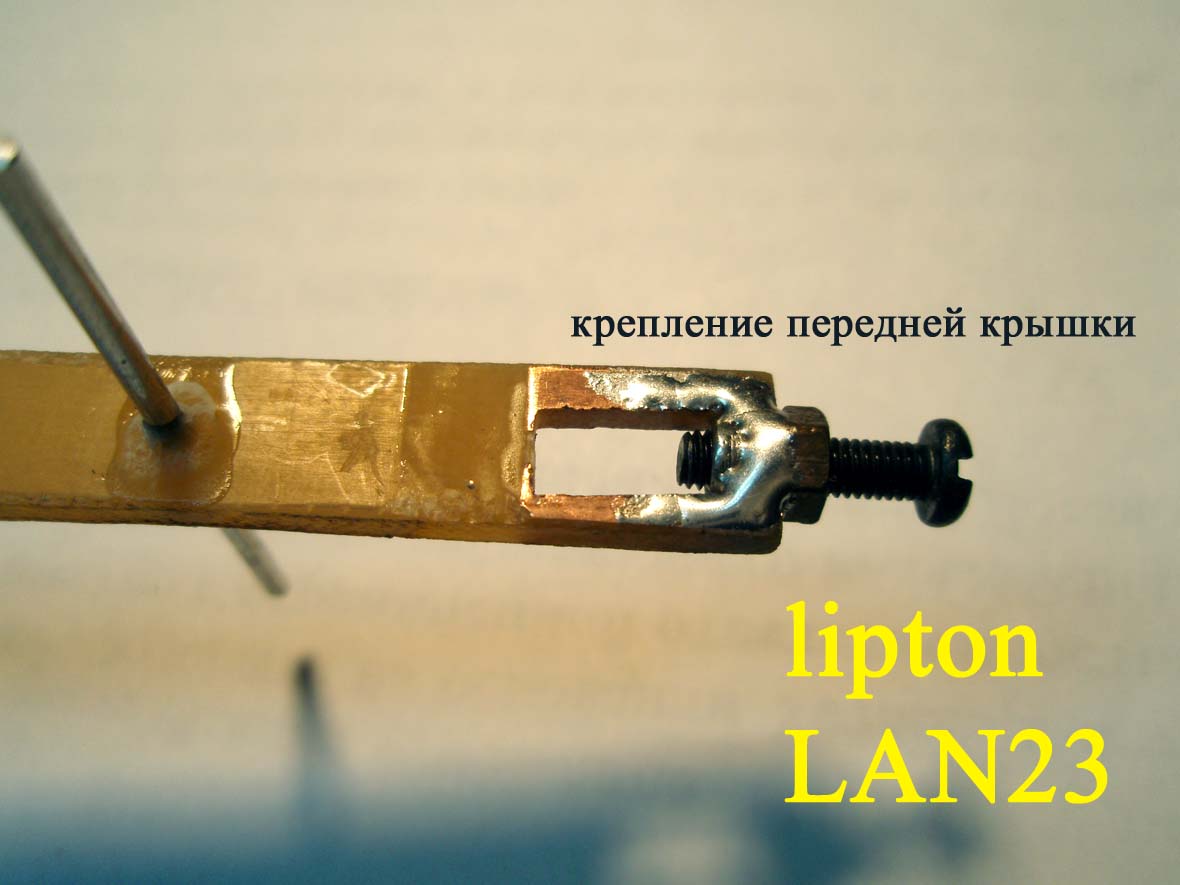

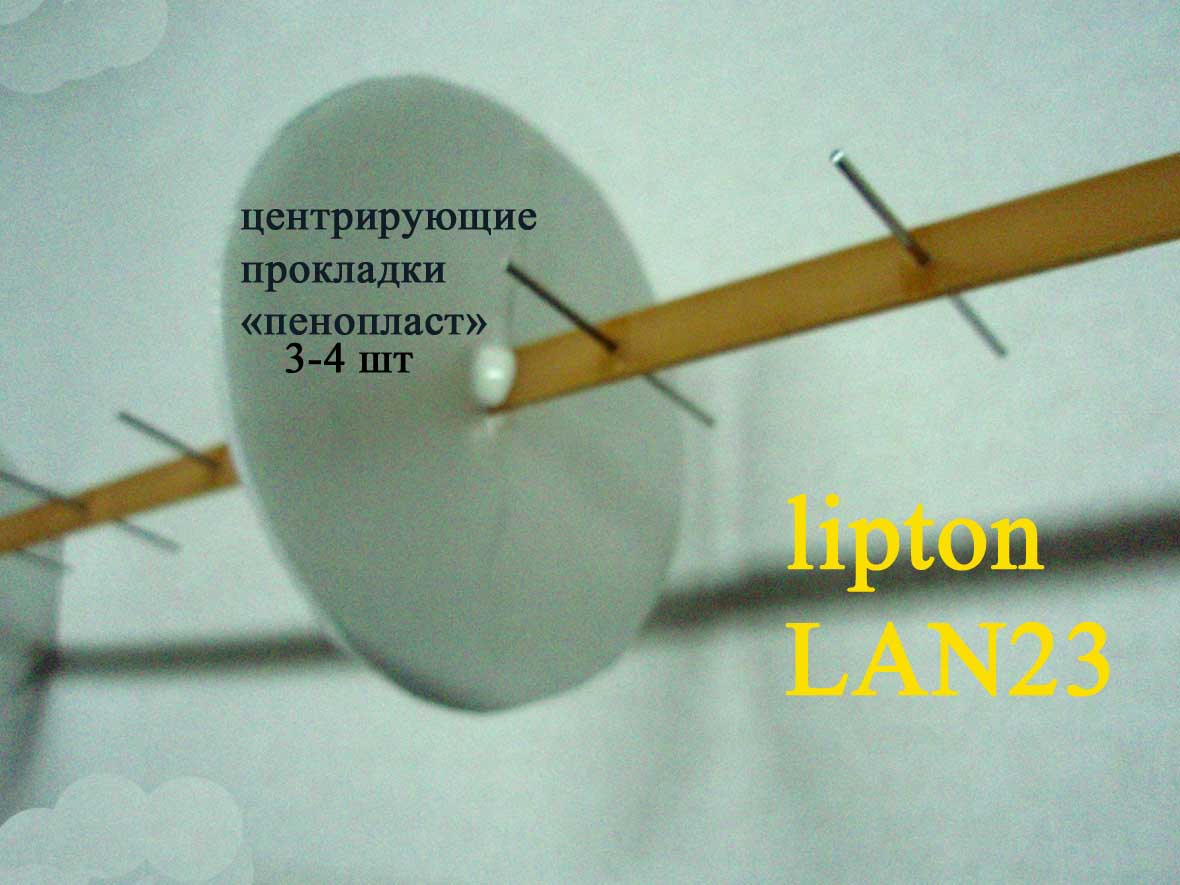

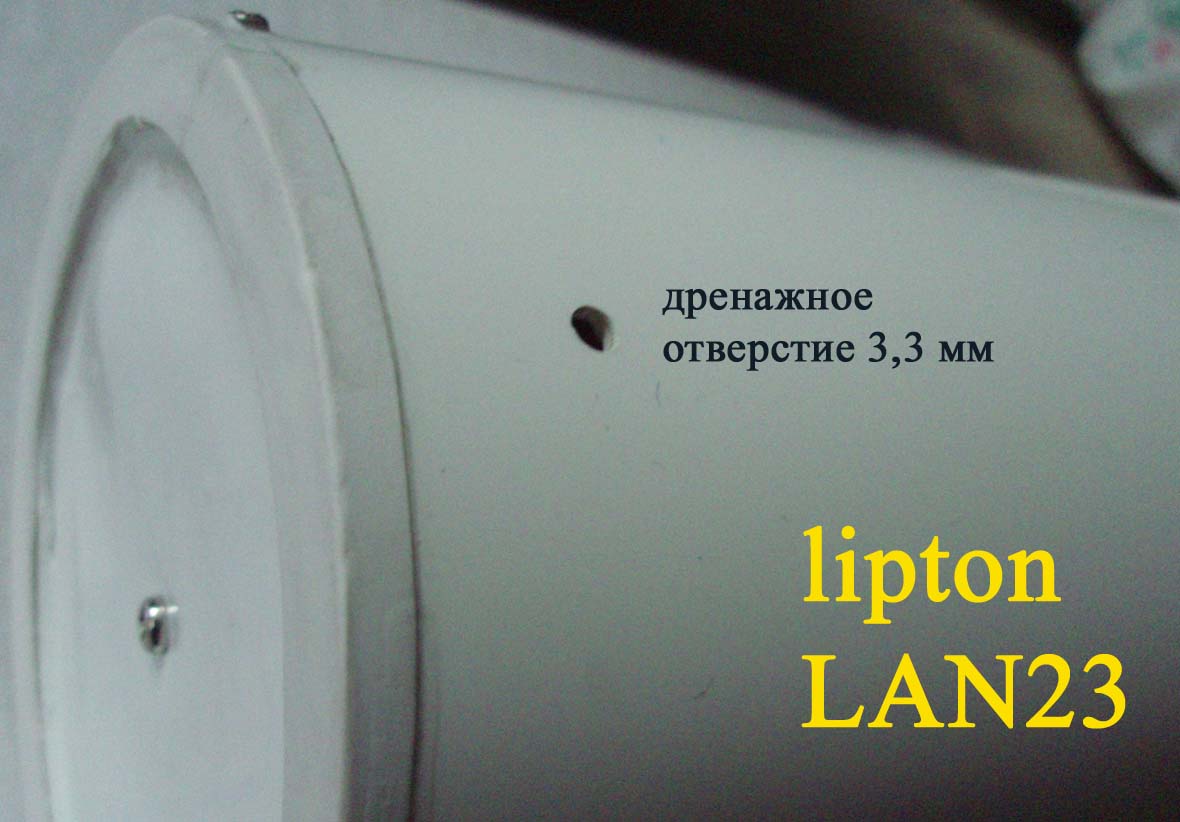

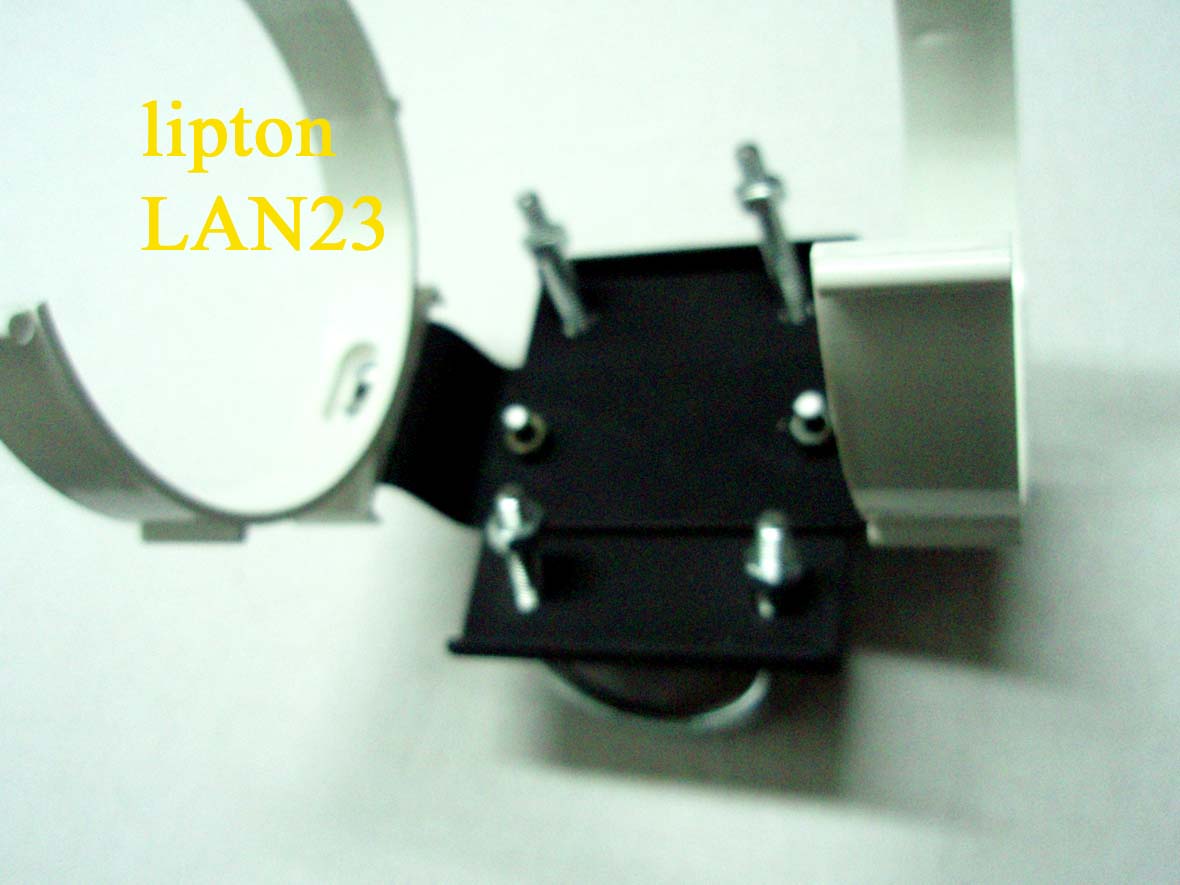

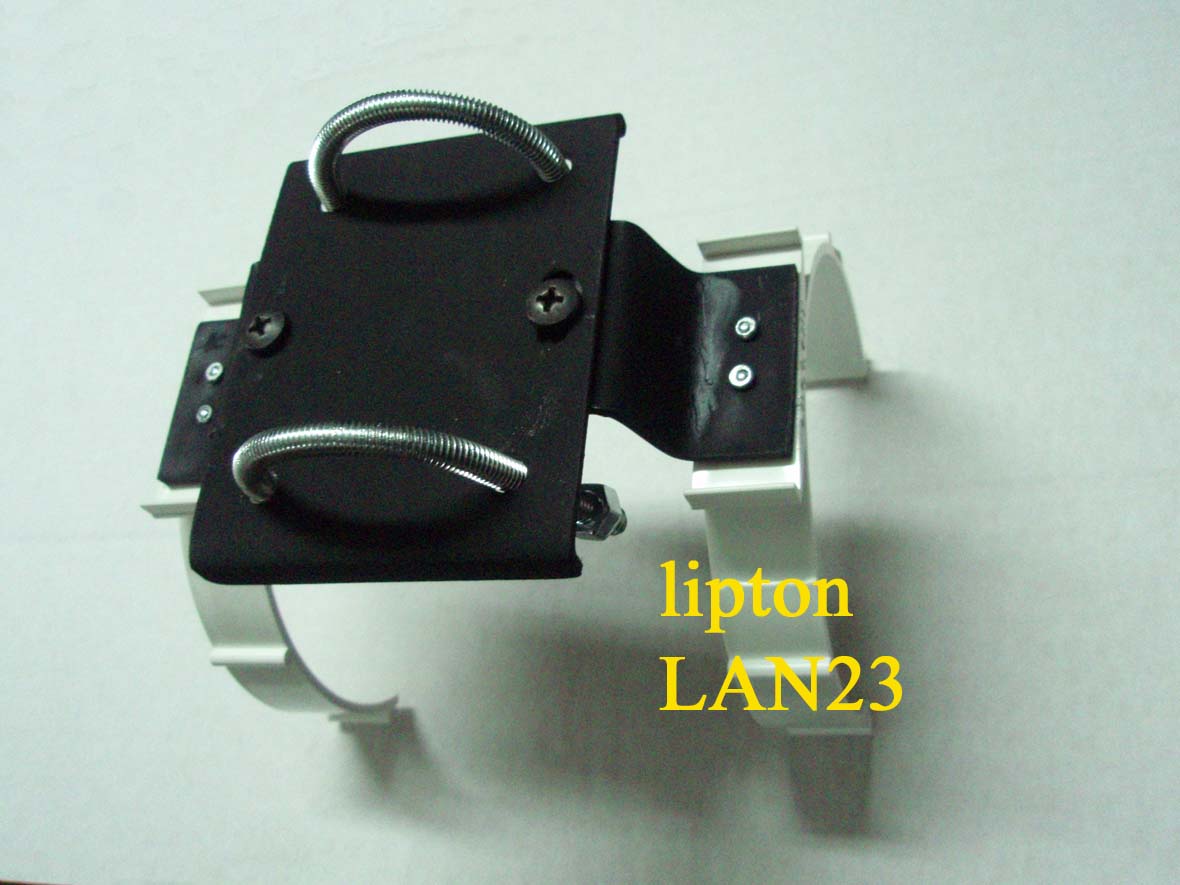

   Детельно все видно на фото. Особая благодарность lipton за предоставленный материал.
