куда припаять биквадрат

[Rafayel]

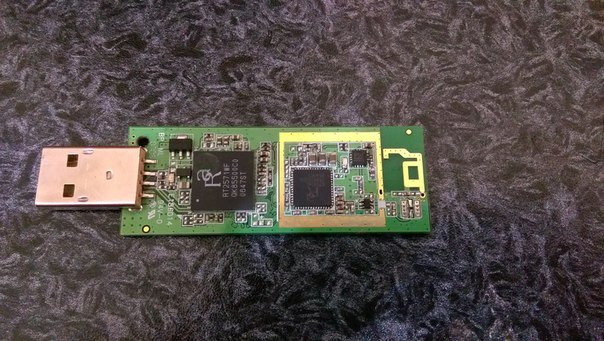

Здравствуйте. Имеется вот такой USB Wi-Fi адаптер
Хочу припаять к нему внешнюю антенну, но не знаю, куда паять центр. жилу, а куда - экран.

Подскажите плиз, кто разбирается (желательно показать прямо на картинке, например в паинте обвести нужные контакты и пометить, куда паять центр. жилу, а куда - экран) .




Уважаемый, при регистрации вы поставили галочку, что с правилами ознакомились и согласны. Так соблюдайте! Иначе бан и удаление темы.

[lipton]

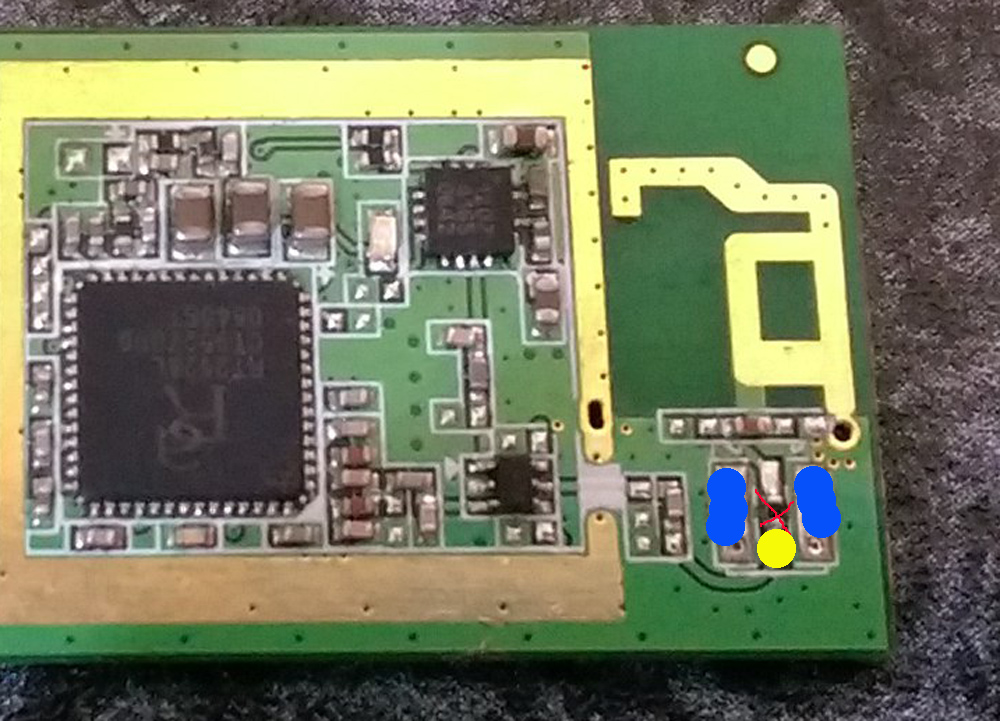

перечёркнутое красным - удалить.
на жёлтое - центральную жилу.
на синее - оплётку.

[Rafayel]

Спасибо Олег, сейчас же сделаю и покажу
