3G сектор из 4-х квадроэллипсов UVE.

[Vodkaman]

Вот такой сектор получился.
Размеры патча отсюда: http://www.lan23.ru/forum/showthread.php?t=11547
Идея корпуса отсюда: http://www.lan23.ru/wifi/LS1/ls1.html
Воздуховод ПВХ 60х122х600 мм
Сектор посчитан на 75 Ом. Хочу сделать два таких и использовать их вместо тарелки.

Итоговые размеры: https://www.lan23.ru/forum/filedata/...9&d=1492936814

[Vodkaman]

Пересчитал сектор с Waveguide Port, входной импеданс немного подрос. Пришлось увеличить ширину полоска/трансформатора, было 5.2 мм, стало 5,8 мм. Вопрос: На какой расчет ориентироваться, Waveguide Port или Discrete Port?

[kuslik]

на векторный антенный анализатор ориентироваться. программа это теория а антенна это практика, всеравно настраивать

[Vodkaman]

Осталось только его приобрести. :)

[kuslik]

так купи пока есть недорого у китайцев

[uve]

Пересчитал сектор с Waveguide Port, входной импеданс немного подрос. Пришлось увеличить ширину полоска/трансформатора, было 5.2 мм, стало 5,8 мм. Вопрос: На какой расчет ориентироваться, Waveguide Port или Discrete Port?

С волноводным портом должно быть точнее, если Вы учли требование по длине коаксиала. Она должна обеспечивать формирование однородного поля ТЕМ в коаксиале.

[Vodkaman]

так купи пока есть недорого у китайцев

С деньгами как-то не очень. На днюху заказал и получил модем и самогонный аппарат, буду ждать следуещего.

[Vodkaman]

С волноводным портом должно быть точнее, если Вы учли требование по длине коаксиала. Она должна обеспечивать формирование однородного поля ТЕМ в коаксиале.

Я сделал коаксиал длиной 5 мм, если назначить меньше, то симулятор ругается, если больше, то результаты слишком разнятся (между WP и DP).
UVE, а вообще, как по Вашему мнению, рабочая конструкция?

[uve]

Конечно рабочая. Насколько я помню, длина коаксиала не должна быть меньше L/4. И при расчёте полосу частот задавайте от Fср/2 до Fср*3. У меня в таком варианте большая сходимость с измеренными характеристиками получалась.

[Vodkaman]

Конечно рабочая. Насколько я помню, длина коаксиала не должна быть меньше L/4. И при расчёте полосу частот задавайте от Fср/2 до Fср*3. У меня в таком варианте большая сходимость с измеренными характеристиками получалась.

То есть диапазон должен быть 1025-6150?!
Я наоборот старался сузить полосу, максимум я ставил 1700-2700, но в таком режиме считалось раза в 1.5 быстрее, из чего я сделал вывод, что считается менее точно.
Спасибо за подсказку.

[Vodkaman]

Попробовал посчитать по Вашим рекомендациям, график S11 отличается на 3,5-4% в лучшую сторону. Но при коаксиале близким к 1/4 лямбда, упала эффективность. При этом VSWR не превышает 1,3 в рабочем диапазоне.
Может это быть связано с увеличением длины коаксиала, или у меня где-то косячок?

[lipton]

Если будешь собирать антенну, попробуй найти кабельканал такого же размера. Может высотой 40. В кабельканал легче всё это монтировать быдет. К тому же, под него есть торцевые заглушки. Садишь всё на герметик и вуаля!

[Vodkaman]

К сожалению уже купил воздуховод, причем он оказался других размеров и из пластика АБС!!! Такой вот нежданчик.
Ориентировался на этот:

А купил этот:

Его реальные размеры 119.8х59.5х1.4. Так что "в магазин только со штангелем".
Если найду кабельный канал, попробую вернуть.

[Vodkaman]

С кабельканалами не прокатило. Больше 100мм шириной не нашел.

[Vodkaman]

Собрал антенну, пока без радома:

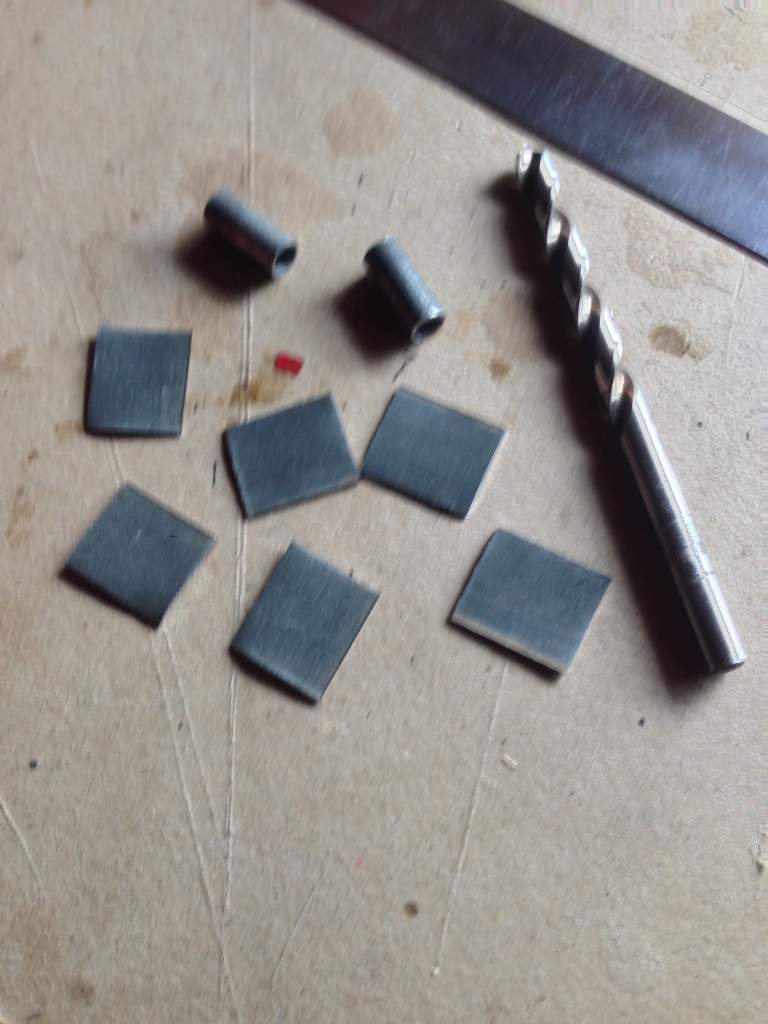

1. Сначала сделал втулки Д6мм, использовал способ описанный Crasy Killer. Вырезал полоску шириной 15мм, затем нарезал прямоугольники 15х17мм, их скрутил в трубки на сверле Д4,5мм, получилось в аккурат 6мм, и плотная посадка на винт М5.

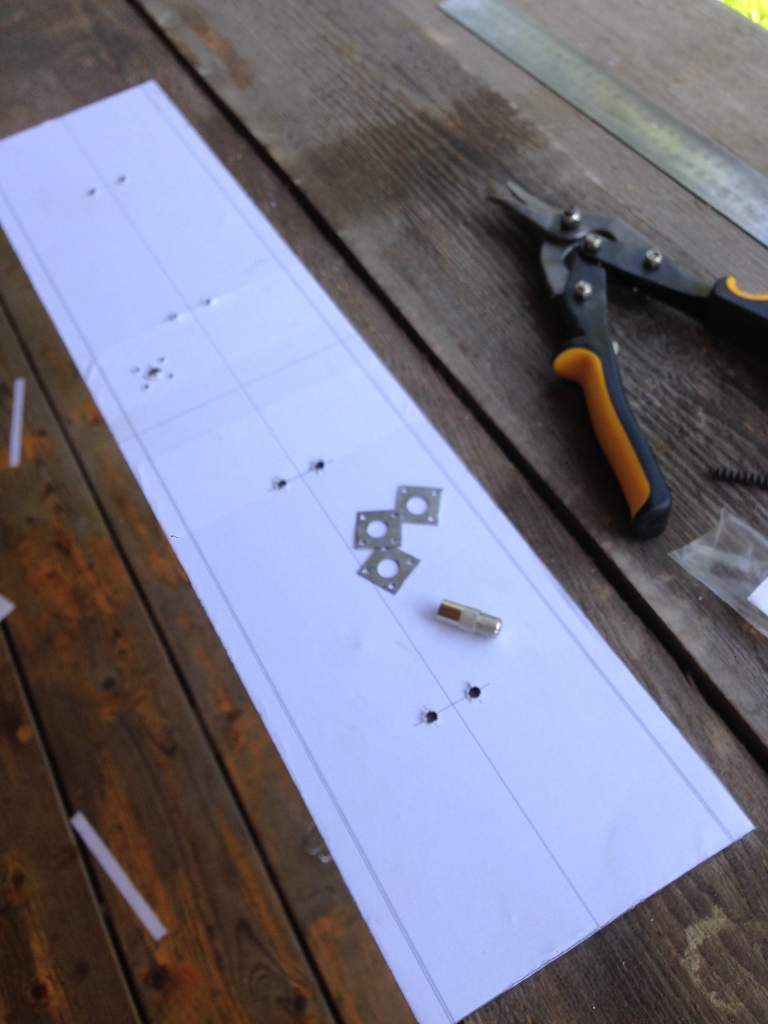

2. Распечатал выкройку рефлектора, наклеил на оцинковку, накернил, просверлил, согнул. Получилось достаточно ровно. Чуть чуть была кривизна по длине рефлектора, но все удалось поправить.



Продолжение следует...
