радиопрозрачные материалы для защитных кожухов (укрытий) антенн.

[chilanzar2]

Охх, блин, а я-то думал этот лист не сворачивается..из-за неупругости. Может быть я видел не тот всепененный пвх, кторого имеете ввиду. завртра поинтересуюсь у цеховиков на счет упругости. У меня минивен, поболее вместимоьть чем Жигуль..
Что нам готовит день завтрашний
Опыт ошибок трудных
========================
через день. и впрямь - тройка пвх вполне сворачивается. Но а потолще уже нет. Надо же!

[chilanzar2]

Олег Николаич, что лучше формуется - ПВХ 3мм, или ударопрочный полистирол 2мм ?

[Aleks07111971]

Олег Николаич, что лучше формуется - ПВХ 3мм, или ударопрочный полистирол 2мм ?

Показывай станок уже!!!)))

[lipton]

Олег Николаич, что лучше формуется - ПВХ 3мм, или ударопрочный полистирол 2мм ?

Однозначно полистирол! Даже если они будут одинаковой толщины.
Ток смотри, не всякий полистирол долго стоит на солнце. Он ещё должен быть со светостабилизирующей добавкой (стойкий к УФ).
С ПВХ-3 не связывайся. Максимум 1,5мм. А лучше 0,8-1 мм. И ни в коем случае не вспененный!

[chilanzar2]

Алекс, и камрады, прошу не смеяться , и тем более не издеваться над нубом как я. Все это для меня терра-инкогнито. Размерами переборщил "станка". А так, пластик размягчился и взял форму болванки с первой попытки, хотя, даже и не на 80процентов. Или не нагрелся до нужной температуры(не провис) - не хватает еще одного тэна, или отсос слабоват. А может все это в комплексе. Но я уже всматриваюсь в сторону многодесятковлитрового рессивера для вауумирования - этого уже знаю как делается, все таки кондиционеры делаю , и всяко вакууматоры и манометры с паяльник-сварки имеются.

[валет]

chilanzar2 , сфоткай, из чего станочик состоит.? что да как прикрyтил открyтил:)
по подробней пожалyйста.

[shmel]

не нужен вакуумный компрессор, он медленный, а вам нужно быстро создать разряжение, потому что время работы с горячим пластиком исчисляется секундами. я знаю, потому что на работе помимо прочего еще и термоформовкой занимаюсь. вам поможет хороший пылесос, или 2 или 3, сколько есть. можно использовать shopvac (наберите в поиске). нагревать надо равномерно, особенно по краям. сколько греть придет с опытом, обычно уже на глаз знаешь достаточно или нет. надо обязательно пару раз перегреть, чтоб знать, как это. неудачно сформованный пластик можно нагреть и использовать снова. что еще, нужно подумать где будет проходить линя обрезки и сделать так, чтоб было удобно обрезать.

chilanzar2 , сфоткай, из чего станочик состоит.? что да как прикрyтил открyтил:)
по подробней пожалyйста.

просто герметичный ящик с перфорированной крышкой. рамка любой конструкции лишь бы прижимала пластик быстро и плотно. все. ах да, и пылесос.

[chilanzar2]

точно! был удивлен когда деформировааный пластик повторно нагрел - и .., о камасутра..он стал опять ровным. Это Нечто!
-------------------------------------------------------------------------------

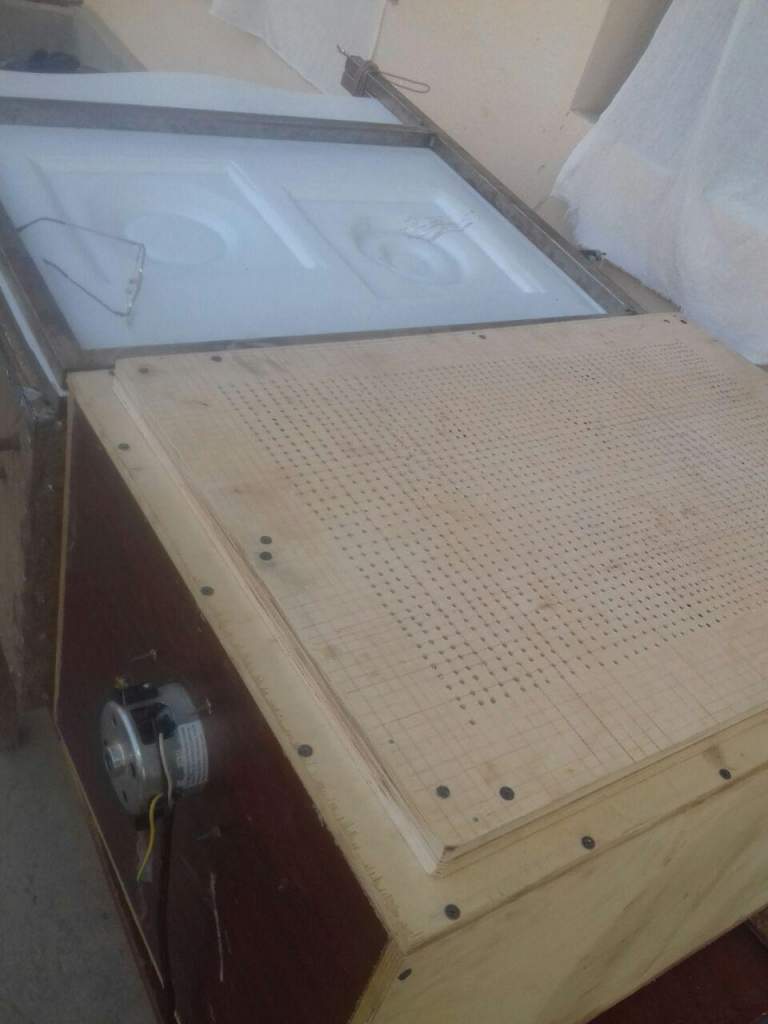

Валет, делай ты это - попадешь на 50-70 пиндосов. Но фанеры луче 16мм, и дома резать не получится. Нуно на станке для получения сверхровных краев. И металл еще ровный. На своей инвертерной сварке не смог заварить. Повез в цех, на аргоне сварил . Эта свою безделушку оцениваю на -4 . Буду ставить еще один отсос пылесоса, или один поставлю 2500Вт...как и подсказал Shmel . А как болванки делать - на фото все наяву.
------------------------------------------------------------------------------
Олег Николаич, полистирол покрасить лаком или краской канает? Пока не получается заказать полистирол с добавками. Не тот мой обьем.

[lipton]

Олег Николаич, полистирол покрасить лаком или краской канает? Пока не получается заказать полистирол с добавками. Не тот мой обьем.

Да, красить можно, но сначала грунт для пластика, а потом краска.
Идея с вакуумным ресивером весьма неплоха... Главное создать быстро мощный вакуум!
Далее...
Размер вакуумной камеры большеват как то... Когда то давно я эксперементировал с такой фигнёй и закончилось тем, что объём уменьшил путём запенивания(монтажной пеной) лишнего пространства! И о Чудо, помогло!
Болванки сделаны не совсем правильно... Или на фото всего невидно...
Поэкспериментируй с нагревом пластика... Греть надо хорошо, чтоб хорошо провис... Но так чтоб не успели появиться "пупырышки"! Ну в общем увидишь сам! И под конец нагрева очень внимательно, провисает очень быстро и ложится на ТЭНы... Иногда загорается!

[chilanzar2]

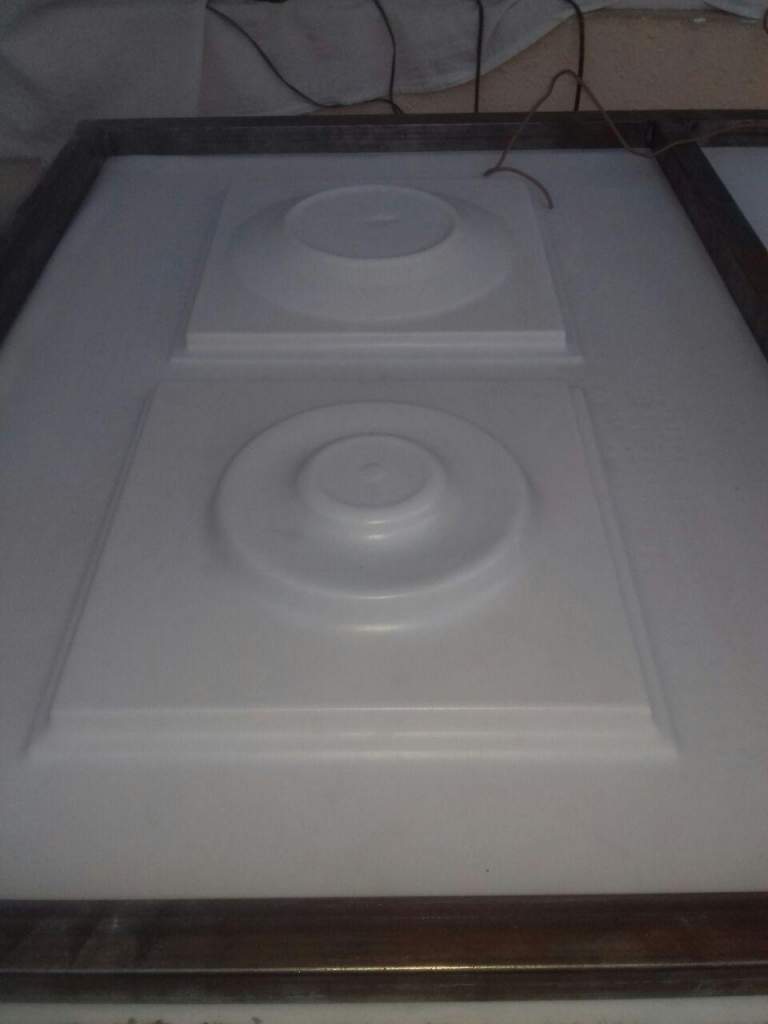

седня еще лучше. Если б в каком нибудь помещении экспериментиоовали. Но пока нет такового. Да и пока все на соплях. техника безопасности на нуле. Потихонечку все образуем.
Этот отсос такой громко противно визжит...особенно когда пластик ложится на стол...аж захлебывается

[Aleks07111971]

Я так думаю, что высоту ящика надо уменьшить, объём воздуха уменьшится, пылесосы будел легче выгонять из уменьшенной камеры воздух, разрежение станет больше, будет лучше прижимать.

[chilanzar2]

Шеф, совет нужен об антиультрафиолетовых добавках для полистирола, который будет расскатан в рулон, и далее под термоформовку.Ну пожалуйста. Имею полистирол-825, Нижнекамск. Других под рукой нет. Чем его укрпить от солнца ? если конечно хоть чтото есть под полистирол 825й.

[lipton]

Пластик должен быть изначально уже с УФ добавками!
Единственный вариант - только сверху какое то покрытие... Толстый слой краски, или рекламная плёнка. Плёнку сначала наклеить и потом формовать. Но купить нормальный АБС или ПВХ обойдётся дешевле!

[chilanzar2]

АБС вроде для штампа. А не для расскатки. Уже какой месяц раздумываю о таком. 3000долл. И приду к этому. А пока термоформовка. Шеф, как именуется марка полистирола с добав антиультрафиолет и ударопрочн ? Проще конечно из Китая. Или из России

[chilanzar2]

Покраска или натягивание оракла - не айс. Слишком много телодвижений.
