Кабеля и коннекторы для антенн диапазона 2.4ГГц

[dimarik_la]

привет всем а как на счёт rg59 ???

[shmel]

RG59 на 75 Ом.

[dimarik_la]

я понимаю что 75 омный но если выбор стоит междю rg-58 i rg-59 какой посоветуйте ведь он 59 подходит под sma конекторы после небольшой переделки

[hex]

А смысл? Обьясните ход своей мысли....

[dimarik_la]

ну у 59 затухане меньше чем 58 да и сам провод не сильно толстый и гнётся хорошо и переходнтки не надо делать у меня 2 фа-20 и 2100ап тут решил по эсперементировать сейчас у меня от точки до антены 0.5 м rg-58 сигнал 21% поставил вместо rg58 10метров rg59 сигнал упал до 16%

[hex]

Попробуйте на отрезках одинаковой длинны..:)

[dimarik_la]

а вот ещё что я тут собрал тройной виквадрат вот 3 метра rg-58 сигнал 38% заменил на теже 10 метров rg59теже 38%
3 метра и 10 метров ???!!!???

[ser6ii]

Вот я чего нашел по проводам, таблицу немогу выложить, а картинку ненашел сайт откуда кинуть

Commercial designations & Size Chart
ohm core type diametr
LMR-200
HDF-200 50 1.12 mm Cu PF CF 0.116 2.95 0.195 4.95 Single 0.83
CFD-200
communications, 0.554 dB/meter @ 2.4 GHz


LMR-400
HDF-400 50 2.74 mm PF CF 0.285 7.24 0.405 10.29 ULA double 0.85
CFD-400
ULA-400
low or ultra low loss communications, 0.223 or less dB/meter @ 2.4 GHz

LMR-600 50 4.47 mm(Cu clad Al) PF 0.455 11.56 0.590 14.99 single 0.87
low loss communications, 0.144 dB/meter @ 2.4 GHz

LMR-900 50 6.65 mm(BC tube) PF 0.680 17.27 0.870 22.10 0.87
low loss communications, 0.098 dB/meter @ 2.4 GHz

LMR-1200 50 8.86 mm(BC tube) PF 0.920 23.37 1.200 30.48 0.88
low loss communications, 0.075 dB/meter @ 2.4 GHz

LMR-1700 50 13.39 mm (BC tube) PF 1.350 34.29 1.670 42.42 0.89
low loss communications, 0.056 dB/meter @ 2.4 GHz

[NITRONIX]

Уважаемые! Не подскажите, как называется миниатюрный разьем, который можно увидеть в USB WiFi модулях? Суть вот в чем. Необходимо подключить внешнюю антенну к ТД Cisco AIR - AP1131AG-E-K9. Планирую использовать 2 биквада, так как расстояние примерно 200 метров.

[deamon-dp-ua]

Фото крупное в студию. (Макросьемка)

[NITRONIX]

Значит вот. Разъем сфоткал, приложил. Перерыл весь инет, но такого ничего не нашел. В общем решил демонтировать штатные антенны, благо там они не вытравленные, а из жести. А вместо них 10см RG-58 c RP-SMA "папа". Вот думаю сейчас все фоткать, а потом статейку наклепать, как считаете. нужно?

[mcWit]

Вместо разъема действительно можно припаять кабель. Экран развести на четыре стороны и пропустить в отверстия, центральный по центру.
А для ознакомления разъемы MCX и MMCX.

[NITRONIX]

Не, с кабелем в отверстия не прокатит, так как разъем для поверхностного монтажа, и отверстий там нет. За пдэфки спасибо, но даже ММСХ слишком большие. Внешний диаметр круглой части разъема на фото 2.1мм.

[alexmager]

Помогите определить тип кабеля.

СОбственно сабж..
Хочу сделать нечто подобное
http://wireless.gumph.org/articles/homemadeomni.html
RG-213, RG-8 на рынке не нашёл.

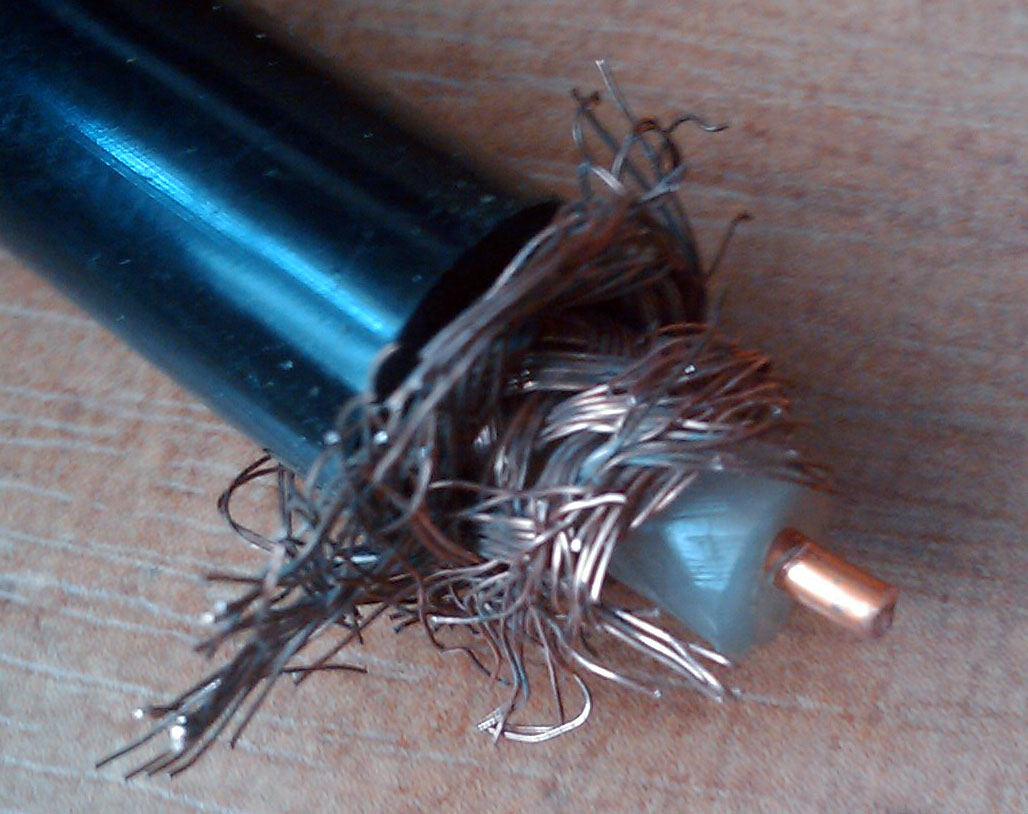

Хочу попробывать сделать антенну из имеющегося военного кабеля (использовали для осцилографа). Один человек сказал что это РК-50-7-11, но поГуГлив я нашёл РК-50-7-11 - у него многожильная центральная жила, а у меня цельная медная (даметр около 1мм), общий диаметр кабеля - 10мм, оплеток две медных и очень плотно сплетённых, сам кабель очень мягкий (я даже удивился что центральная жила оказалась цельной).

как рассчитать правильно длинну сегмента для этого кабеля (если он конечно подходит)???

Собссно нужна всенаправленная антенна для http://www.nix.ru/autocatalog/wirele...11g_46213.html

Заранее всем спасибо.

[J.Forfun]

Посмотрите характеристики кабеля в справочнике. Не всегда много меди в оплетке это подтверждение высокочастотных свойств.
Потемневшая медь на фото говорит о том, что срок жизни кабеля истек.
