NanoVNA V2 (50-3000 МГц)

[Aleks07111971]

Фигня! Выставил 0,1 по сетке?
Антенна, что? На столе лежит?

[GSM]

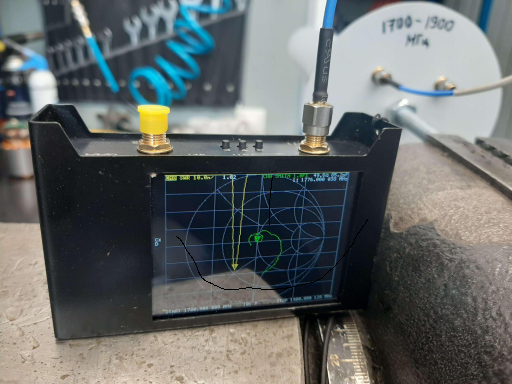

Нет антенна в тисках зажата сзади за шпильку, тиски на железном верстаке. Значение 0,1 выставил и нажал х1 для сохранения.
Может железо вокруг сильно искажает. Что в обще должно показать при правильном раскладе? более плавный провал ксв во всем диапазоне?

[MrNemo]

А может сделать как в рассчитанной модели без отсебятины? Вдруг заработает?

[MrNemo]

Что в обще должно показать при правильном раскладе? более плавный провал ксв во всем диапазоне?

см сюда

[GSM]

Блин, парни у кого пятница уменя суббота разгрузочный, спасибо что ткнули носом, согласен что лучше бы сделать как по чертежу если что задел там личные прова на разработки прошу прощения, давно просто построением антенн не занималься с времен сиби, точнее с 2000 го раньше небыло таких крутых приборов в доступности. Да спасибо, увидел как должен быть график. Видимо мои гайки или разьемы так повлияли. Любая критика и поправление только в ожидании.

[Aleks07111971]

При сетке 0,1 Если будет примерно так, то это отлично!

[Aleks07111971]

Повеселило!:)
Габриель пытается остановить производство Хуген.
https://groups.io/g/nanovna-users/message/17875

Напомню, что проэкт открытый!:)

[Aleks07111971]

И еще для информации!

[Aleks07111971]

На NanoVNA2 есть 8 светодиодов: • 4 красных светодиода, управляемые схемой зарядного устройства. Ближайший к краю с разъемом USB показывает состояние зарядки. Остальные 3 показывают текущую емкость, когда аккумулятор не заряжается. Если батарея не подключена, должны гореть 3, а один мигать. У них есть удивительная особенность, позволяющая оставаться включенными некоторое время, даже если USB-кабель отключен и установлен аккумулятор. • 2 синих светодиода (светодиод 601 и светодиод 401) подключены к ADF4350. Если горит, то это показывают, что ADF4350 заблокирован. • 1 красный (светодиод 302). Если он горит, обнаружена серьезная программная ошибка (достигнуто утверждение). • 1 синий светодиод (светодиод 301). Это один каждый цикл измерения, обычно он слабо освещен.

[MrNemo]

[TABLE="border: 0, cellpadding: 3, cellspacing: 1"]

На NanoVNA2 есть 8 светодиодов:
• 4 красных светодиода, управляемые схемой зарядного устройства. Ближайший к краю с разъемом USB показывает состояние зарядки. Остальные 3 показывают текущую емкость, когда аккумулятор не заряжается. Если батарея не подключена, должны гореть 3, а один мигать. У них есть удивительная особенность, позволяющая оставаться включенными некоторое время, даже если USB-кабель отключен и установлен аккумулятор.
• 2 синих светодиода (светодиод 601 и светодиод 401) подключены к ADF4350. Если горит, то это показывают, что ADF4350 заблокирован.
• 1 красный (светодиод 302). Если он горит, обнаружена серьезная программная ошибка (достигнуто утверждение).
• 1 синий светодиод (светодиод 301). Это один каждый цикл измерения, обычно он слабо освещен.

картинки с vrtp не грузятся. скачай себе, а потом вставь сюда.

[Aleks07111971]

картинки с vrtp не грузятся. скачай себе, а потом вставь сюда.

Давай так, я сам буду решать что мне делать!
Без обид!

[Aleks07111971]

Три прошивки от DiSLord
для разных дисплеев и для версии plus
(увеличено количество точек).

[MrNemo]

Круто!
Какие улучшения?
Шумов прибавил??? 200 точек вместо 100? Теперь на экране гордо нарисовано 4400 МГц?
Хотя, нет это было и в предыдущей. В этой выросли только шумы.

[Aleks07111971]

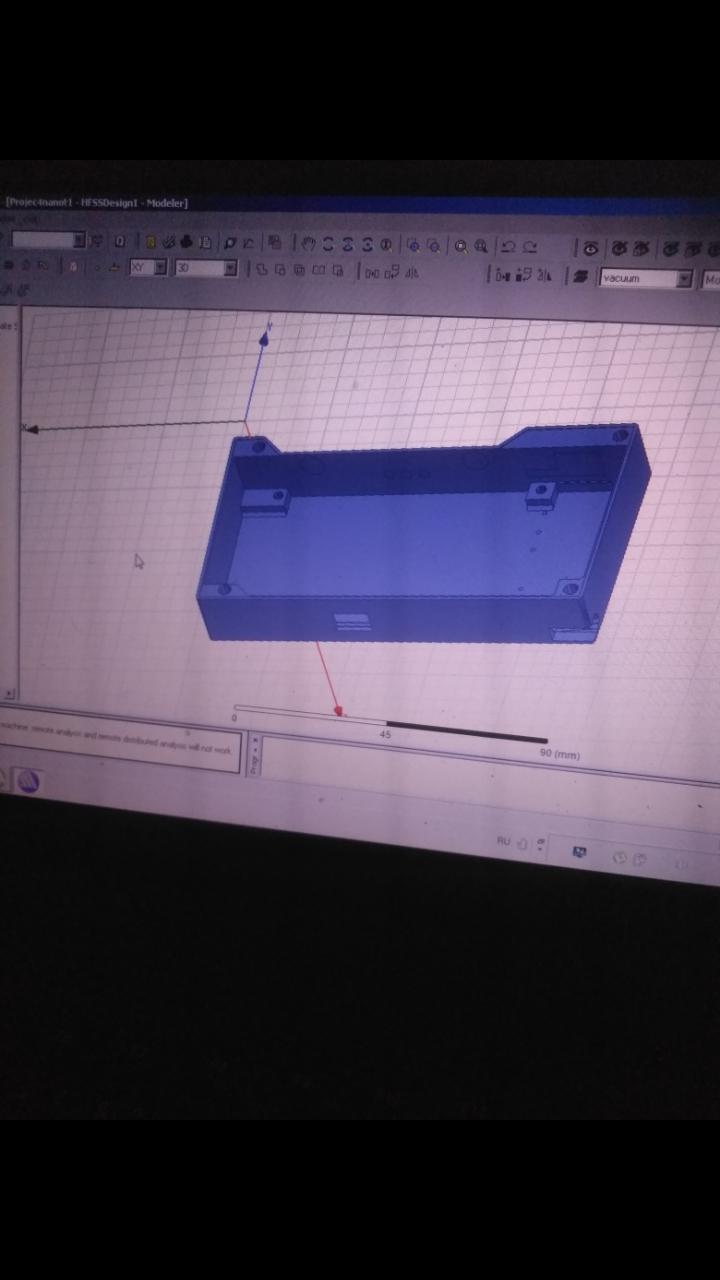

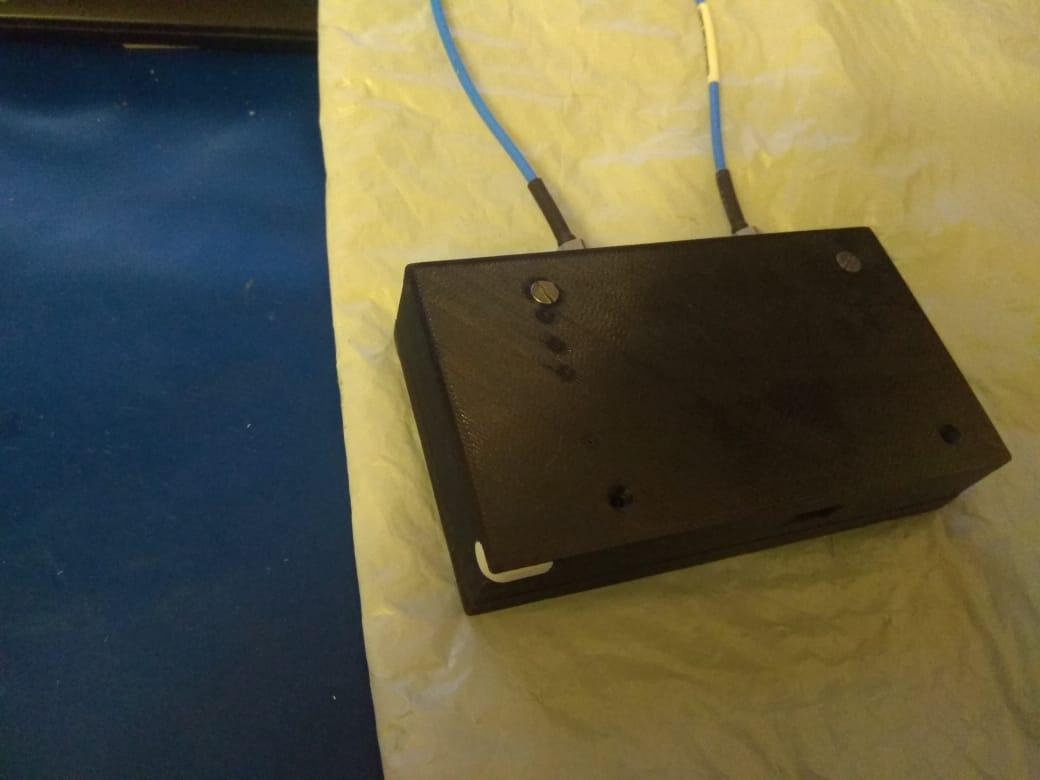

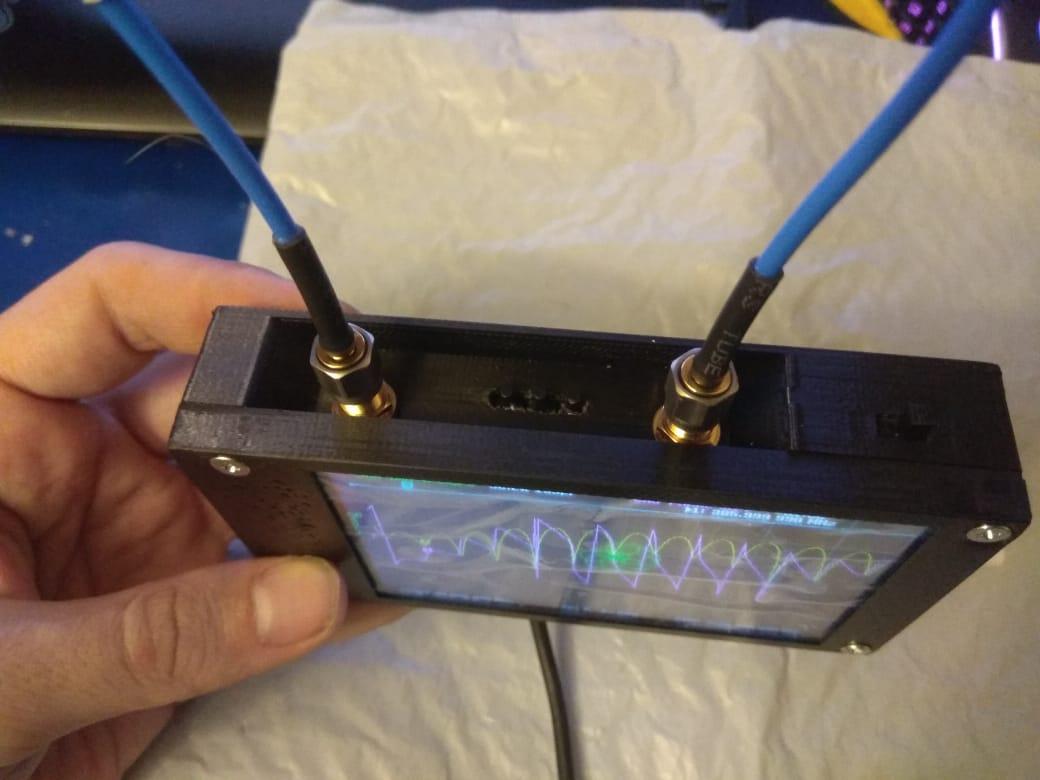

DiSLord сделал 3D модель корпуса для переделки под дисплей 4 дюйма!
И поделился файликом модели под 3D принтер (stl)
HFSS кстати может открывать такие файлы!

[Aleks07111971]

Модель под дисплей 4 дюйма для Компас 3D от DiSLord
