Сектор 2.4 Ггц 16.88dbi\90градусов

[lipton]

to lipton
Спасибо за пинок в нужную сторону :drinks:. Теперь более понятно куда идти дальше.
P.S. На сколько элементов планируется сектор, если не секрет конечно?

Это будет шести этажная дипольная решётка с параллельной запиткой. В изготовлении конечно более геморройная, чем Амос, но лучше потратить на изгот. лишний один час и получить заведомо рабочую антенну, чем быстро, но "гвоздь" вместо антенны!!!

Я это не изобрёл! Подобная конструкция уже проскакивала... Просто я это упростил и усовершенствовал трасформацию(подогнал под себя)...

[lipton]

на 430
я по приборам же отстраиваю да подгоняю...
в моделе сложнее, на практике нормально

Хороший КСВ - это не показатель равномерного излучения! Покажи хоть одного профи(настоящего), который ставит коллинеары, а не дипольные решётки!
Посмотри внимательно на любую телевышку и тебе многое станет понятно!:drinks:

[kuslik]

ты же знаешь что я диполи ставлю

[gess]

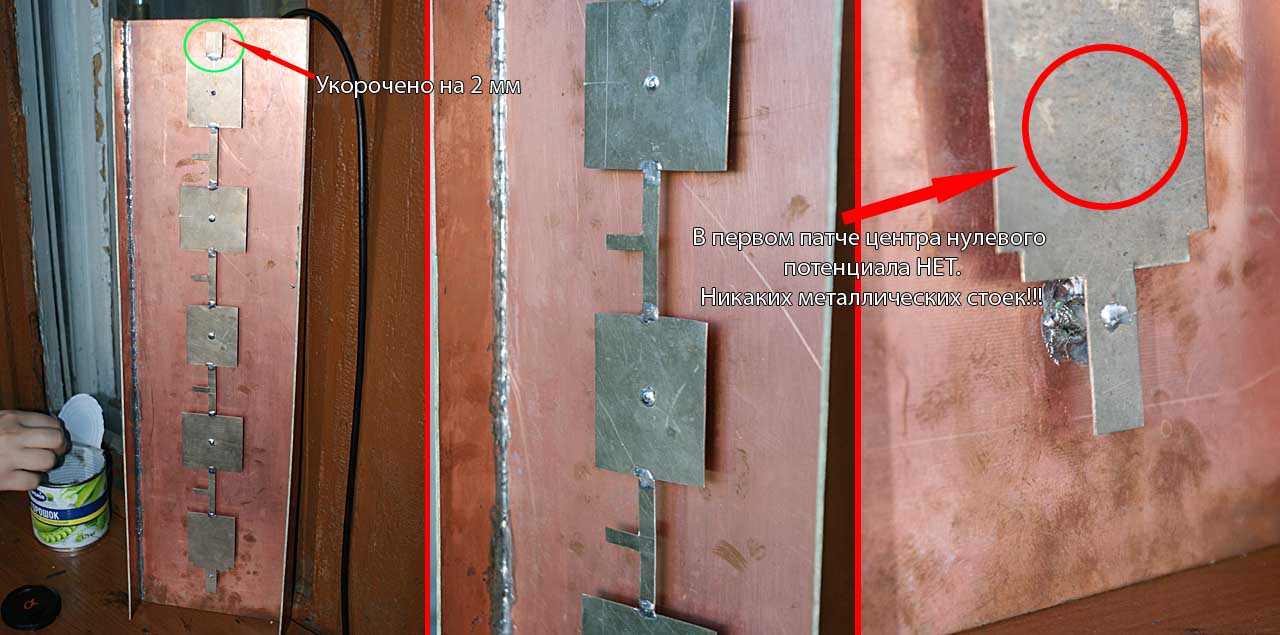

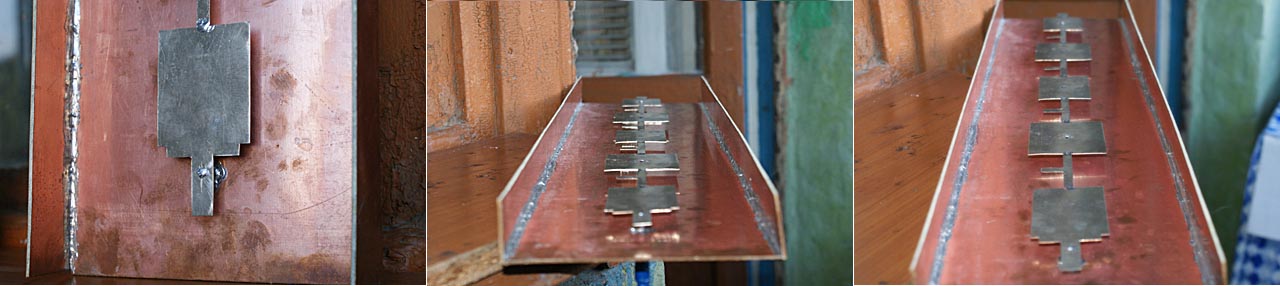

Дошли руки и собрал в металле. Материалы стандартные: текстолит фольгированый, медный провод 2.2мм диаметром, жесть в 0.5мм. Так как под рукой был кусок текстолита под рефлектор меньший чем в расчетах на 5 см то пришлось выбросить два бортика (-0.5 dB). И немного уменьшить часть антенны (на первом рисунке обведен зеленым кружком) на 2мм и КСВ в расчетах стало на место. Вообще, имея под рукой КСВметр, подпиливая или наоборот наращивая этот участок можно выгнать антенну до расчетного уровня.

Перед сборкой решил добавить в проект металлические стойки. Сильно сомневался в точке нулевого потенциала на первом патче. Просчитал. И таки да ! Его там нет.

Ввод кабеля через медную трубку внутреним диаметром под RG-58. Никакой роли она не играет, но мне так удобнее делать - кабель не оборвется.

Испытывал. Работает. На дальнем линке буду пробовать когда спадет листва.
Всем удачи в повторениях.

[lipton]

Молодец! Чё ещё сказать...
Проведена работа от проекта до железа... Жаль приборов у тебя нет, а тоб расписал тонкости настройки...

Учитесь господа!

[VBM]

спасибо, вот что получилось http://www.lan23.ru/wifi/S16_90/s1690gr.html

[bogdan_wifi]

кто может сделать такой сектор за деньги?

VBM : далее предложения по ЛС

[RusRu]

Кто сможет, расскажите или посчитайте пожалуйста, что будет и будет ли, если по этим же чертежам и схемам использовать 1 кусок текстолита травленного?
З.Ы.
А чем можно протравить пол метровую плату? Кислоты мало, руки чешутся. Сувать по очереди концы в полторашку?

[_q6_]

Ничего хорошего не будет

[RusRu]

Ничего хорошего не будет

Ога, спасибо, ясно.
Видимо стоит сразу переходит к разделу, по изготовлению печатных антенн.
А чем лучше и лучше ли подобная железная антенна?

Из топика пока не понял. Графики не вкуриваются :-(
Просто интересует и ищу вариант для работы внутри помещений, на небольшом радиальном удалении до 15 метров, но плюс минус 4 метра в высоту.
Эта антенна годится для этих целей?

[_q6_]

Ну если охота что-то сделать своими руками то ищем на форуме антенну "паук"

[arcad]

А чем можно протравить пол метровую плату? Кислоты мало, руки чешутся. Сувать по очереди концы в полторашку?

Зы а мы не суем концы в полтарашку, лично я поступаю проще, беру рейки и плёнку полиэтиленовую потолще, рейки ложу на ровную поверхность, это края(борта) "корыта" с верху плёнку, посудину любых размеров и любой конфигурации можно сделать, потом ту рейку которая ближе к краю удаляем, пере этим подставив посудину для сбора травильного раствора.

[RusRu]

Ну если охота что-то сделать своими руками то ищем на форуме антенну "паук"

Ес! :yahoo: Ок, спасибо. Ато вариантов и вариаций уйма! а рук чешится всего два штук, чесать устанешь, пока до стоящего варианта дойдешь. Да пока дочитаешь про все, уже вспотеешь.

..для сбора травильного раствора.

Круто! Все гениальное просто!
Теперь знаю, что полиэтилен кислото устойчив.

[mcWit]

Круто! Все гениальное просто!
Теперь знаю, что полиэтилен кислото устойчив.

Еще проще платы травить в полиэтиленовом пакете.

[RusRu]

Еще проще платы травить в полиэтиленовом пакете.

Рас пошла такая пьянка, Состав и пропорции мэтров можно огласить?!:sorry: :search: :drinks:
