2M-Patch Antenna

[jomy]

,,,a new version of two patches antennas...

VBM : http://www.lan23.ru/wifi/2MPA/2mpa.html (кто реализует в "железе" - фото в данную тему)

[jomy]

,,,рисунок...



Отражатель + бортики высотой h= 20мм

[aleksey19rus]

Привет!!!
Решил изготовить эту антенну, уже приступил. Из латуни 0,3мм, решил разбить на 2 части затем их пропаять, вопрос один, почему рефлектор 1мм? я думал это не имеет значения, или это для жесткости конструкции?
Да, из приборов только руки:) результаты оценить только inssider.... ну вобщем результаты и фото в ближайшее время.



пожалуйсто без сленга и ошибок (по возможности), а то человек не сможет перевести! -lipton

[lipton]

вопрос один, почему рефлектор 1мм? я думал это не имеет значения, или это для жесткости конструкции?

правильно думаете, для жёсткости.

[jomy]

Может быть так....

[uve]

Привет!!!
Решил изготовить эту антенну, уже приступил. Из латуни 0,3мм, решил разбить на 2 части затем их пропаять, вопрос один, почему рефлектор 1мм? я думал это не имеет значения, или это для жесткости конструкции?
Да, из приборов только руки:) результаты оценить только inssider.... ну вобщем результаты и фото в ближайшее время.

Jomy, молодец работоспособность высокая. Интересно будет посмотреть на практическую реализацию этой антенны. Хотя, на мой взгляд, обычный двойной патч вырезать проще, а характеристики те же. Хочу ещё заметить, что расчёт в CST будет правильным только при правильных установках программе на расчёт.
Для проверки я заложил указанную геометрию в другую программу расчёта, которая ,по моему мнению, достовернее считает. Можете сравнить. Думаю, что для достижения усиления в 12,... дБi нужно увеличивать площадь рефлектора хотя бы до 110*240 мм и входной импеданс ни в какие ворота не пройдёт, требуется доработка модели.

[jomy]

,,,UVE, пытаясь размеры в красном....

[uve]

,,,UVE, пытаясь размеры в красном....

С этой геометрией усиление подросло, а входной импеданс не годится. Нужно мне попробовать самому доработать геометрию.

[aleksey19rus]

Рефлектор - текстолит фольгированный, бортик - жестяная полоса(
используется для крепежа эл. проводки). В общем в процессе....

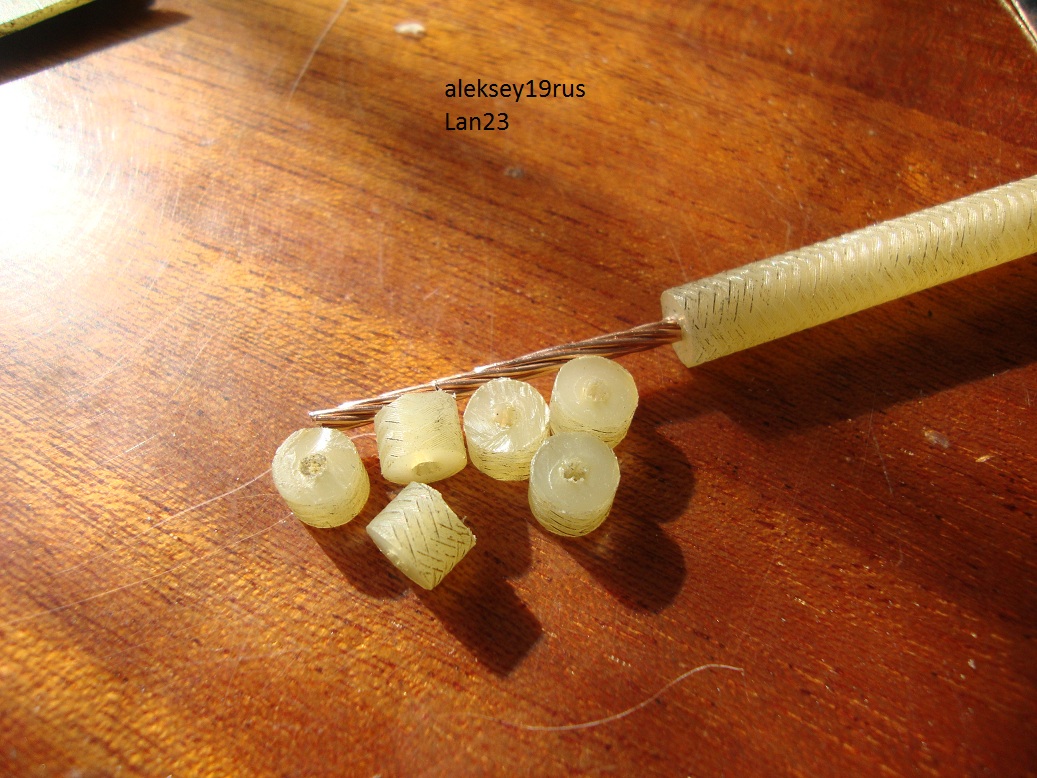

Пришлось изготовить 6шт стоек, и приклеить их моментом... Вот такая вот она, получилась у меня.

[aleksey19rus]

Не выходя из комнаты , я считаю в равных условиях. но если нужно можно и иначе по тестировать. Начало графика это Bi loop потом 2m patch

[jomy]

,,,Хорошая работа Аlекsey, но я думаю, что будет изменен размер антенны...!

[aleksey19rus]

Мне не особо важно, делал просто ради интереса. Мне для моей цели хватило бы и biloop.
Увидел, что никто не делал и решил воплотить в железе.

[jomy]

,,,Может быть лучше...

[jomy]

,,,Еще один вариант для 2М антенны...

[julungas]

Вы продолжаете двигаться вперед с дизайном Jomy
