HFSS, CST и сходимость. Меширование и с чем его едят)))

[Vodkaman]

У меня тоже похоже получилось:

[Aleks07111971]

У меня тоже похоже получилось:

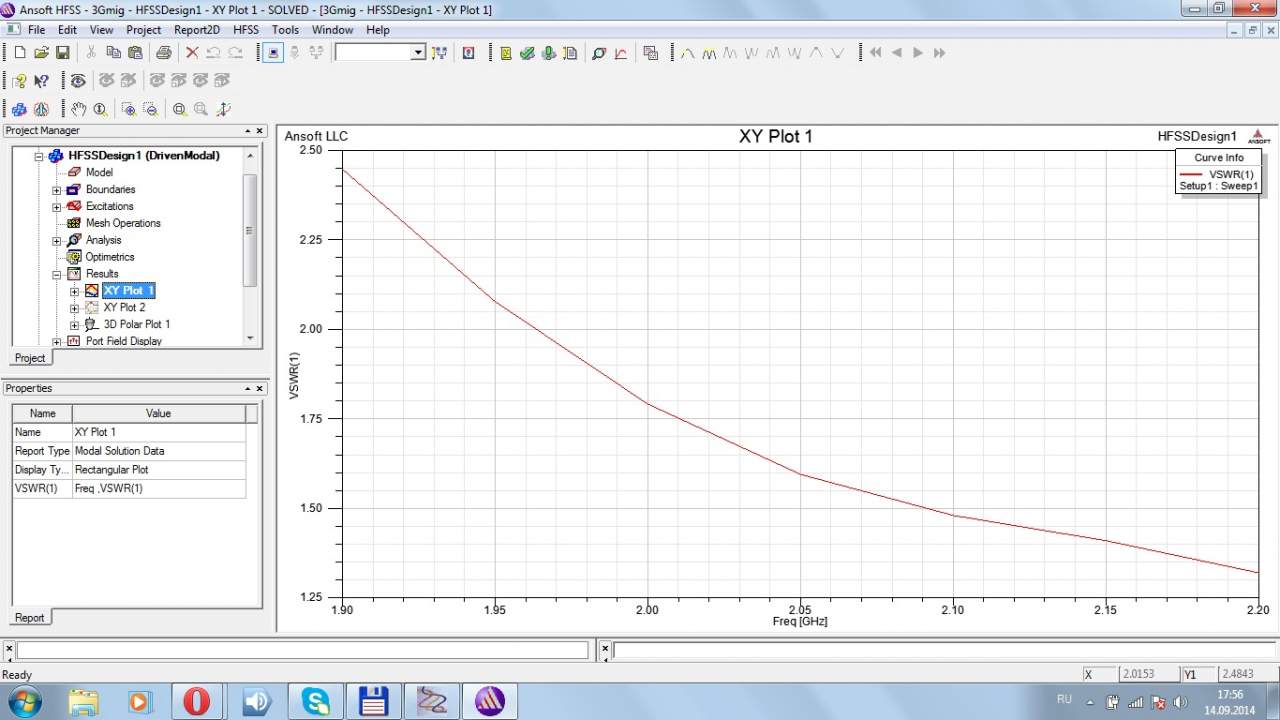

[ATTACH=CONFIG]17702[/ATTACH]

Я даже тебя об материале корпуса его размерах не спрашиваю, поскольку дело в другом. Но как к этой сетке добраться не допру пока:sorry:

[Aleks07111971]

Что то мне подсказывет, что и CST нечто подобное.
Адаптивное разбиение на ячейки состоит из разбиения, которая уже дает
характеристики устройства. Используя процесс адаптации, она автоматически
настраивается, чтобы получить наиболее эффективное разбиение на ячейки.
Адаптивный процесс алгоритма разбиения на ячейки ищет области с
самыми большими изменениями электрического поля, и делит стороны
тетраэдров в этих областях. Чаще всего этими целями становятся края
проводника, как места, куда добавляются дополнительные элементы.
Уплотнение разбиения на ячейки на каждом адаптивном проходе управля-
ется опцией Maximum Refinement Per Pass в установках на решение (заклад-
ка Options).
Заметим, что опция Maximum Refinement Per Pass устанавливается в
процентах. 20% означает, что между каждым проходом разбиение уплотняется
на 20% и приближает сходимость.
На каждом шаге итерации выполняется расчет поля, затем расчет S
параметров. После каждого адаптивного прохода, HFSS сравнивает S
параметры, полученные на текущем шаге разбиения и результаты, которые
были получены на предыдущем разбиении. Если результаты не изменились
определенным значением пользователя или Delta S, то решение сходится, и
текущее разбиение может использоваться, для выполнения расчета в
диапазоне частот. Если решение сходится, то раннее разбиение столь же
хорошее, как разбиение текущее. В этом случае, HFSS будет использовать
предыдущее разбиение, чтобы выполнить расчет в полосе частот, если это
требуется.
Параметр Delta S (рис. 9.14) – это критерий, используемый для определения
сходимости по разбиению на ячейки и решения. Delta S определен как макси-
мальное изменение в величине S параметров между двумя последовательными
проходами:
Маx Sij [Мag (S N ij (N1) ij)], где i и j перечисляют все элементы матрицы, N
представляет число проходов. Так как это - модуль вектора, то эта величина
может изменяться между 0 и 2.

[uve]

Похоже на правду. Сомневаюсь только в: "Адаптивный процесс алгоритма разбиения на ячейки ищет области с
самыми большими изменениями электрического поля, и делит стороны
тетраэдров в этих областях".
Когда я сам назначаю меширование, то расчёт проходит быстрее. Скорее процесс тупо увеличивает на 20 % все сетки разбиения на тетраэдры.

[Aleks07111971]

Похоже на правду. Сомневаюсь только в: "Адаптивный процесс алгоритма разбиения на ячейки ищет области с
самыми большими изменениями электрического поля, и делит стороны
тетраэдров в этих областях".
Когда я сам назначаю меширование, то расчёт проходит быстрее. Скорее процесс тупо увеличивает на 20 % все сетки разбиения на тетраэдры.

Здравствуйте UVE, выставил значения как в книге, прога начинает давать ошибку-Adaptive solution setup, process hf3d error: Matrix solver exception: out of memory, please verify Desired/Maximum RAM Limit setting

[uve]

Не хватает оперативной памяти. Мне пришлось новый компьютер покупать( 32 Гб RAM), когда такие сообщения достали.

[Aleks07111971]

Не хватает оперативной памяти.

эт я понял, не пойму только, установка 8 вместо 4 решит проблему?

[uve]

Это зависит от сложности модели антенны. Насколько много мелких деталей в конструкции, т.е. насколько требуется мельчить меш. У меня иногда до 20- 26 Гб RAM задействуется.
В любом случае 8 Гб лучше, чем 4 Гб. Только сам виндоус 8.1 у меня до 2 Гб задействует.

[Aleks07111971]

Это зависит от сложности модели антенны. Насколько много мелких деталей в конструкции, т.е. насколько требуется мельчить меш. У меня иногда до 20- 26 Гб RAM задействуется.
В любом случае 8 Гб лучше, чем 4 Гб. Только сам виндоус 8.1 у меня до 2 Гб задействует.

Я пытаюсь обсчитать ваш Биквадрат?

[uve]

Отключите все лишние приложения, включая антивирусник, не пользуйтесь браузером( инетом). Должно хватить памяти.
Можете разбить антенну плоскостью симметрии, задействование RAM упадет ещё в два раза.

[Vodkaman]

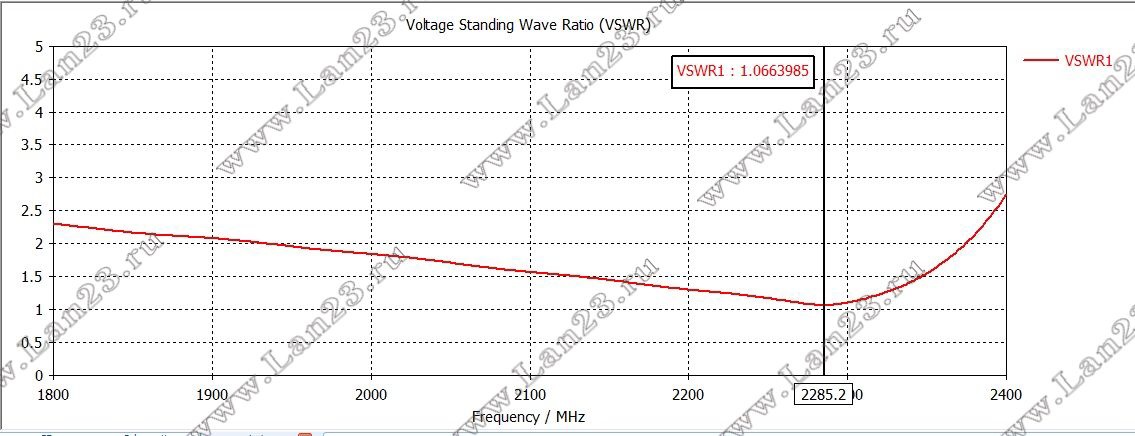

Может у меня какая-то облегченная версия CST, но при 6-ти Гегах у меня антенна с тарелкой считается 40 мин, без тарелки с колпаком - 5-10, без колпака меньше двух минут. Одновременно с этим постоянно работает Инвентор (3Д) и Хром. При этом результаты достаточно близкие к остальным юзерам. Может это из-за того, что я модели делаю вне программы и импортирую их?

[Vitek_90]

Vodkaman, Вы этот облучатель с двумя портами не моделировали?

[Vodkaman]

Какой? Количество портов само собой увеличивает время общета причем в квадрате.

[Vitek_90]

Миглинк-3G.
Как у него с развязкой, интересно.
