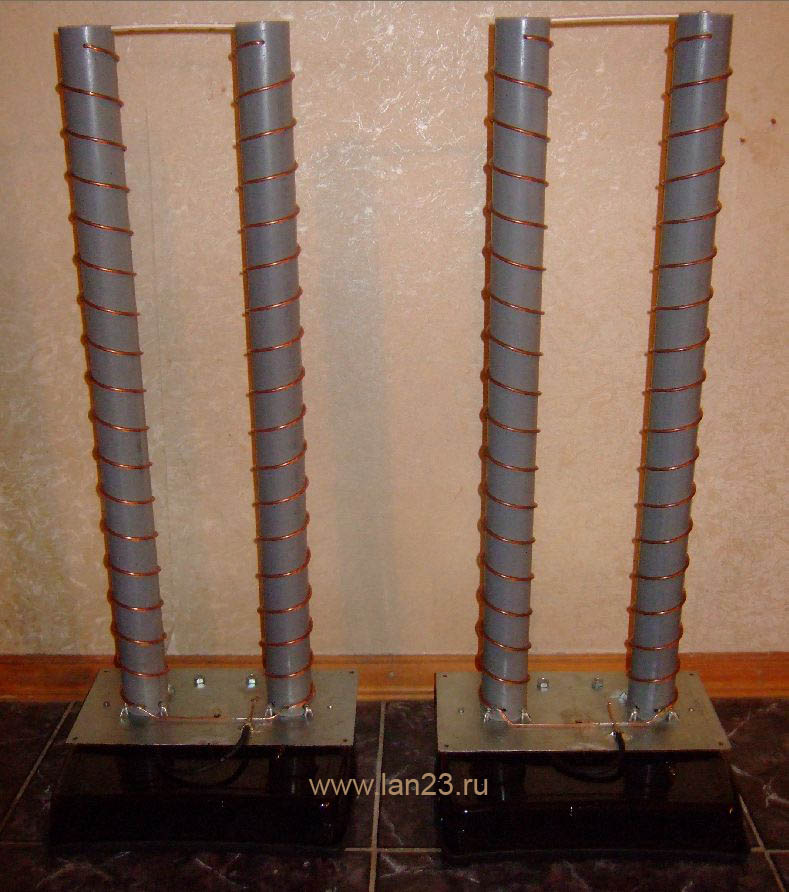

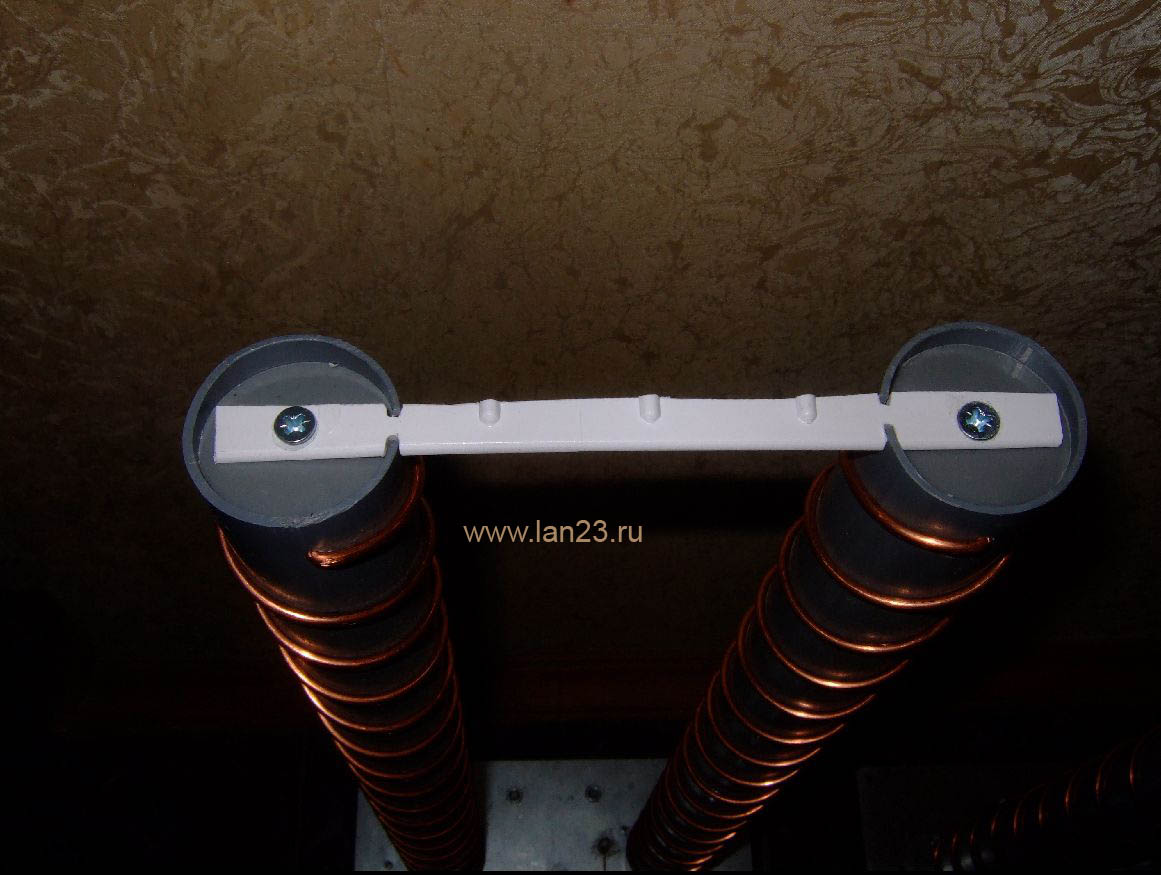

Конструкция BiHelix.

   Информация из соответствующей темы форума, автор конструкции VFin - ему отдельное спасибо за предоставленный материал.

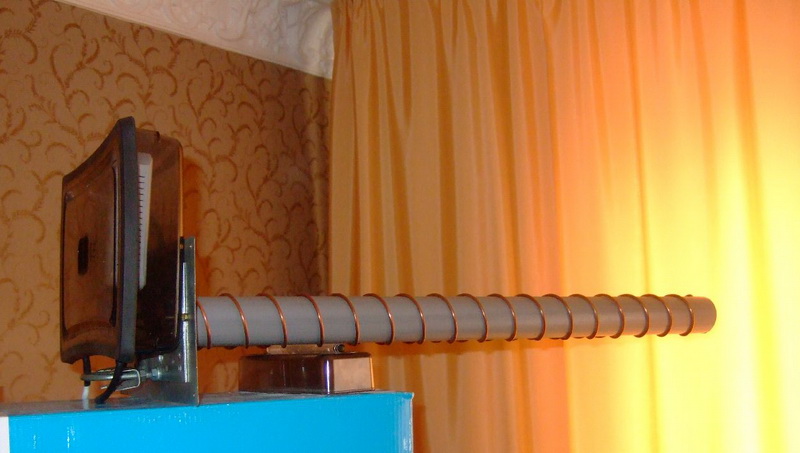

   Оптимальный вариант установки антенны и Точки Доступа (на фото показан Helix).

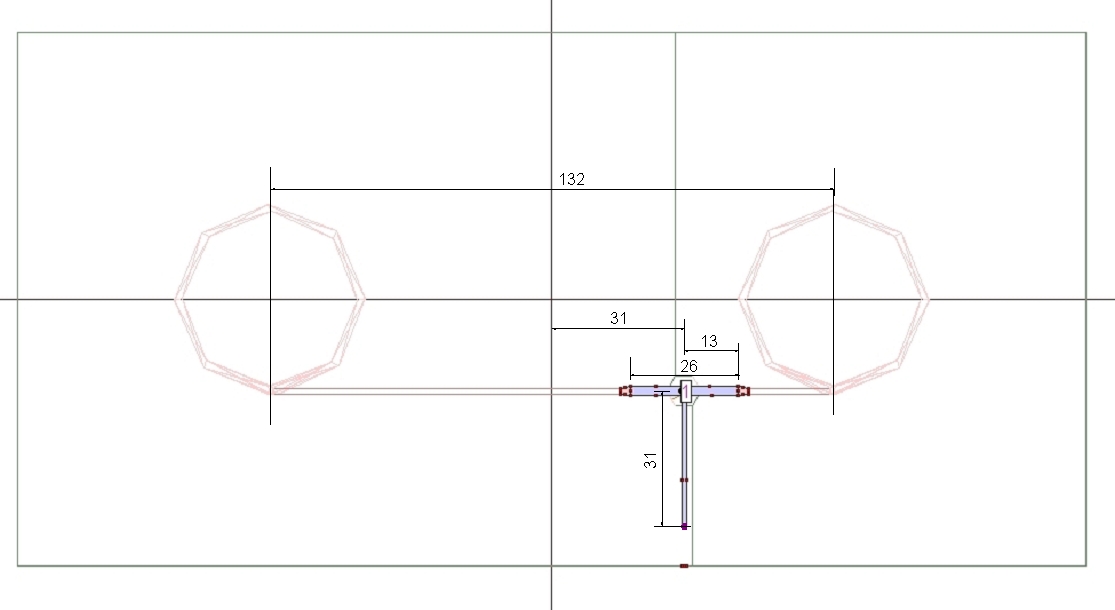

   Шаблон расположения Helix и линии согласования - клик для увеличения.

   Комментарии автора :

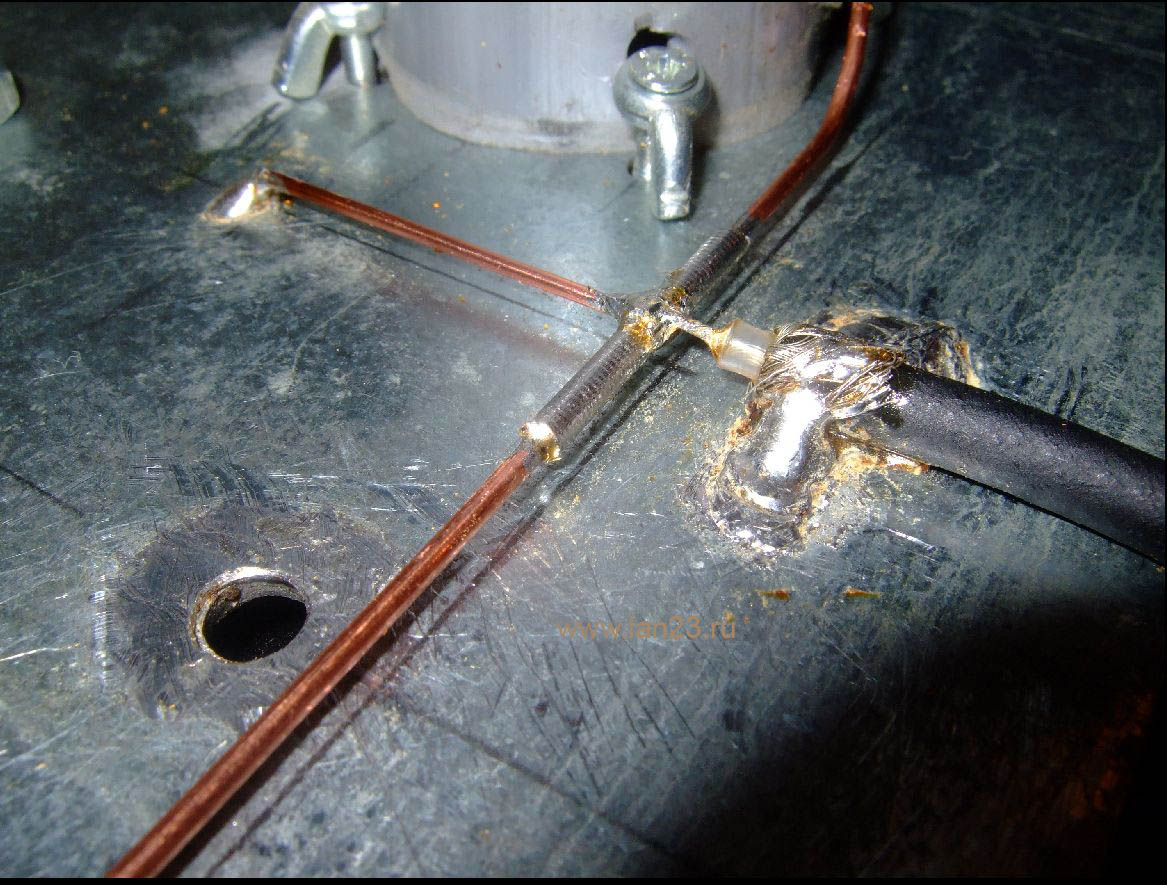

Выполнил расчет короткозамкнутого BiHelix в IE3D исходя из следующих параметров: Рефлектор общий 250х125 мм. Высота бортиков 25 мм. Спирали с противоположным направлением намотки. Диаметр трубы 40 мм. Длина трубы 570 мм. Диаметр провода 2.8 мм (4 кв. мм) без изоляции. Шаг намотки 33 мм. Число витков – 17. Спирали разнесены на 132 мм по центрам. Расстояние от рефлектора 3 мм (по расчетам 3…10 мм не критично). Согласование выполнено проводом диаметром 1.8 мм (2.5 кв. мм), возле порта проводом 2.8 мм (4 кв. мм) общей длиной 26 мм (можно выполнить намоткой на провод 2.5 кв. мм проводом диаметром 0.51 от кабеля 5-й категории с последующей пайкой). Расстояние от центра провода до рефлектора 3 мм. Порт смещен от центра рефлектора на 30 мм. Питаются спирали со сдвигом фаз 180 гр. Только в этой точке удалось минимизировать реактивную составляющую импеданса антенны. Четвертьволновый короткозамкнутый провод диаметром 1.8 мм (2.5 кв. мм). Длина его по расчетам оказалась не критичной. При оптимизации программа выдала 36 мм. При этом в полосе частот от 1.7 до 3.0 Ггц КСВ не превышает 2. Для меня загадка. Усиление антенны чуть более 15 dBi в полосе частот 2.4 … 2.5 Ггц. Без бортиков на рефлекторе на 1 dBi меньше. Кабель обычный 50 ом RG-58 C/U длиной 40 см. Защиту от влаги думаю защитить маленьким боксом для микроволновки. Этот боксик шел в комплекте с основным (на фото на него упирается антенна). Попробовал антенны на дистанции 1 км. Прямой видимости нет. На пути два панельных дома в 200-х и 300-х метрах от точек. Мешают 2-3 верхних этажа для каждой точки. Высота первой точки 60 м. Второй 15м. Первая точка в 0.5 метрах от окна. Стеклопакет, 3 стекла по 4 мм. Вторая на балконе с открытым окном. Сами точки Zyxel P330w. Прошивка Wive 0.6.1-pre6. Мощность CCKPOWER=16, OFDMPOWER=16. Чувствительность initialGain=1. Первая точка в режиме AP, вторая Client. Крутил антенну только второй точки. Точки соединяются, но периодически отваливаются. Стабильной связи нет. RSSI 3…12% -95… 90 dB. Пинг проскакивает 10…40 мс. Если закрыть окно на балконе (два стекла), то RSSI падает на 6 %. Думаю, если открыть окно у первой точки, зажать скорость и увеличить мощность, то можно добиться стабильной связи. Но мне это не надо. У меня другая задача. Антенны делались для того, чтобы пощупать линк 9.9 км. Там тоже свои проблемы есть. Опушка леса 100м на пути в 1 км от точки (здесь по google у меня запас только 25м, высота деревьев не известна) и на полпути пятиэтажка (луч чуть выше крыши или по прямо ней проходит). Тестировать планирую летом. Размеры точно соответствуют модели. У меня там ошибка: диаметр 2.8 мм это 6 кв. мм, а не 4 как у меня написано. Немного изменил положение четвертьволнового короткозамкнутого провода и его диаметр на 1,4 мм (1.5 кв. мм) и способ питания антенны. На одной антенне длина этого провода 30 мм, на другой 36. Разницы не почувствовал. Рефлектор выполнен из тонкого оцинкованного листа. Снизу укреплен монтажной пластиной толщиной 1.5 мм.

   Повторюсь, тема форума - конструкция, а так же тема форума - вопросы по моделе антенны. В заключении одна из моделей BiHelix в IE3D.
