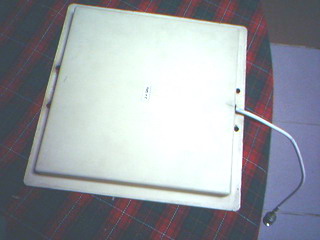

FG Wireless 15dBi конструкция панельной антенны.

   Информация взята со страницы форума Antena FG Wireless 15 dBi (Panel).

   Полное содержание можно посмотреть на сате www.zero13wireless.net

   Размеры экрана - 176х176 мм. Расстояние до экрана 12 мм.

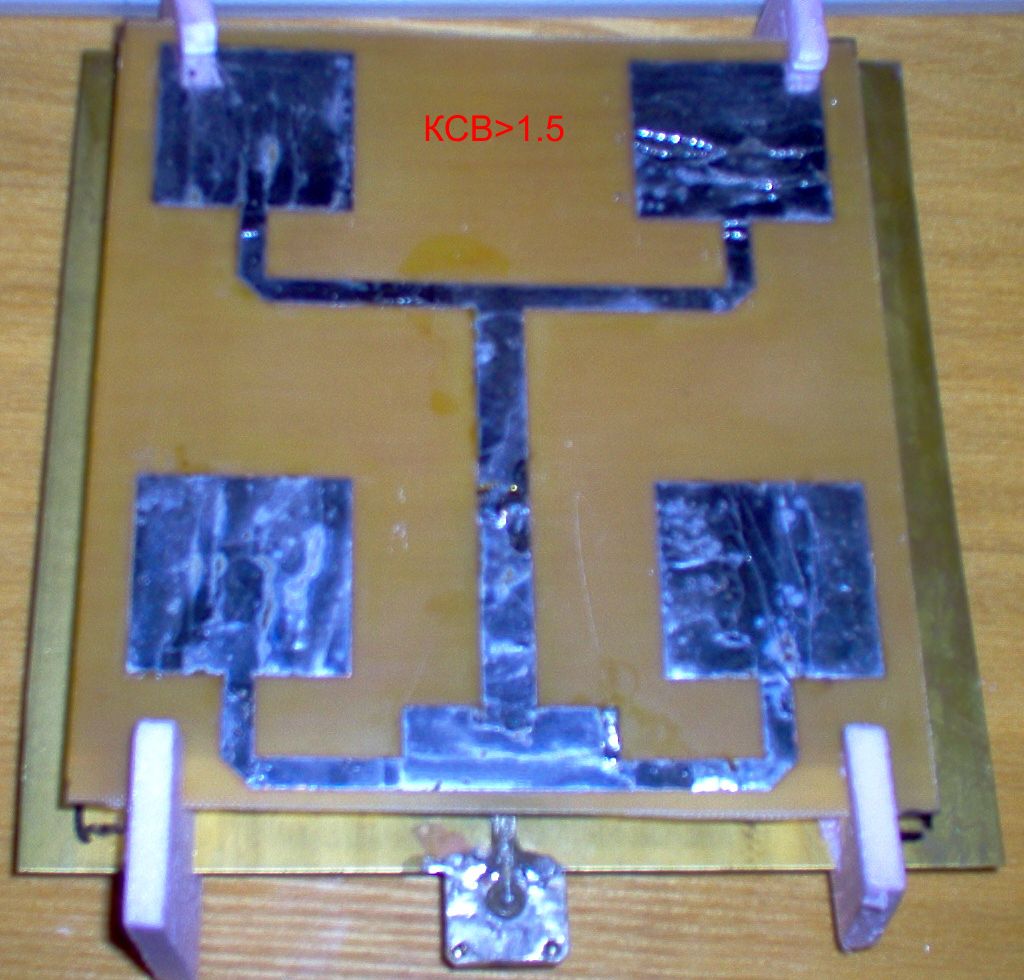

   По приведенным размерам была вытравлена антенна на текстолите толщиной 0.5 мм. (см. фото ниже). При расстоянии 12 мм КСВ получилось больше 2. Огорчился. (пишет mcWit). Решил постепенно увеличивать расстояние. Окончательно остановился на 18 мм. Измерение КСВ дало больше 1.5. Лучше, но результат все равно не радовал. Не известно на сколько материал отличается от оригинального. Тогда решил перевернуть антенну медью к экрану. При том же расстоянии 18 мм КСВ резко уменьшился до 1.1. Теперь появилась возможность опускать антенну к экрану.

   Подводим итог : Простое копирование размеров не всегда дает хороший результат, т.к. в формулы входит диэлектрическая проницаемость и толщина материала, с вытекающими последствиями. Можете сами в этом убедиться, прочитав Chapter4.pdf 200Kb

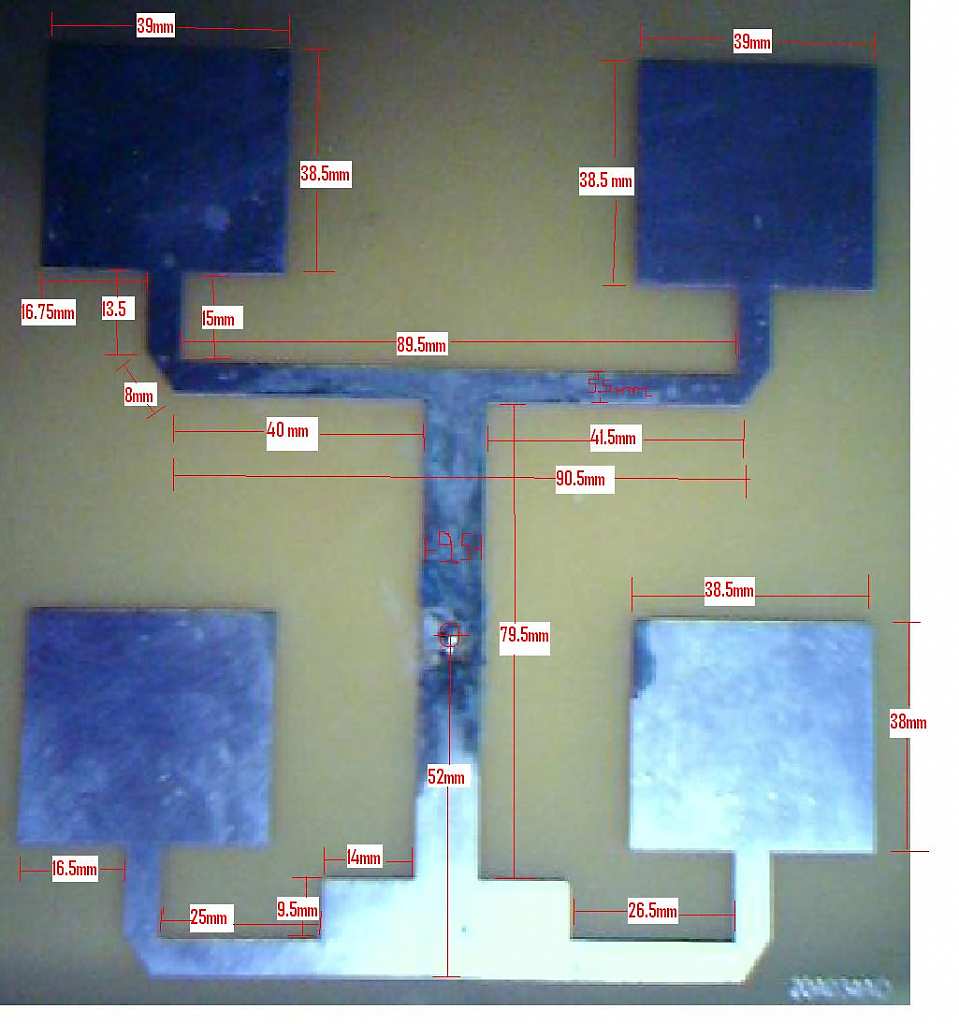

   Ниже приведены фотографии и размеры облучателя. Клик на фото для увеличения.

   elk любезно предоставил графические файлы FG Wireless 15 dBi.zip (26Kb) в различных форматах для повторения этой антенны.
