Конструкция антенны Pacific Wireless SA-24-120-16-WB.

   Материал для публикации по теме форума Препарируем Pacific Wireless SA-24-120-16-WB. Детали конструкции прислал наш постоялец hex. Для общего понятия рекламный проспект (480kB).

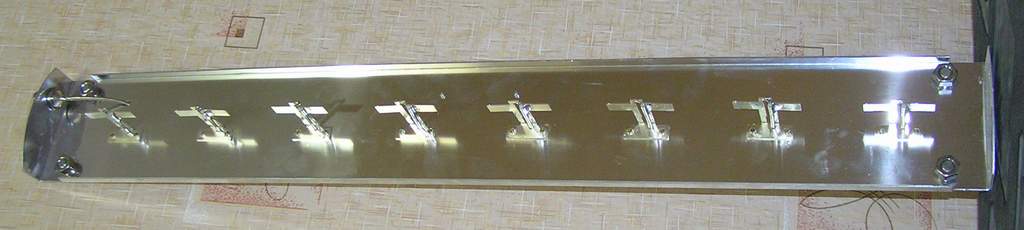

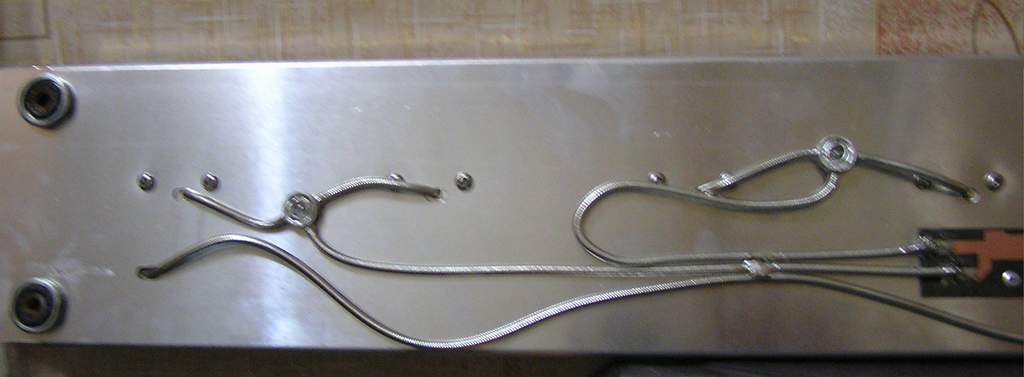

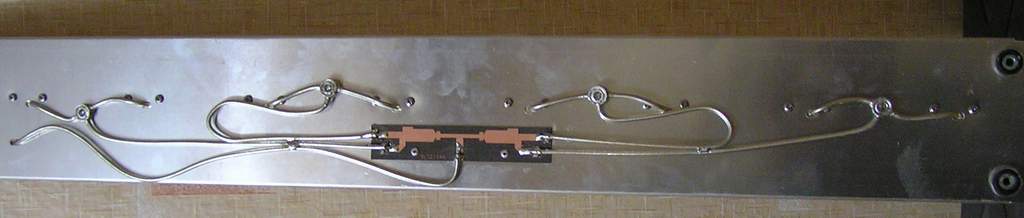

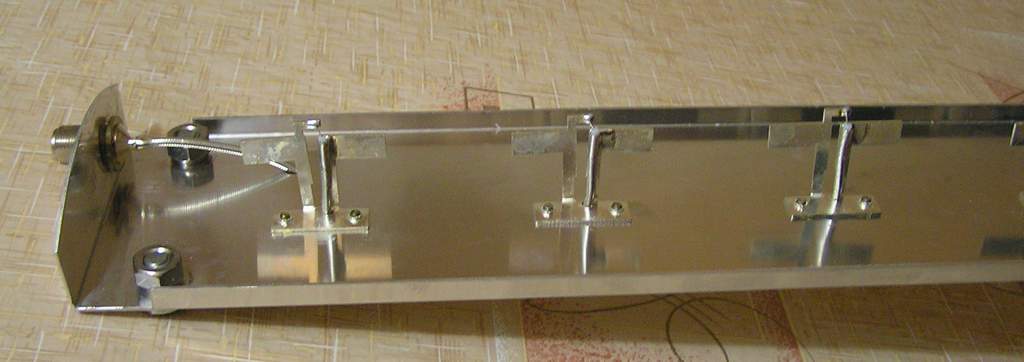

Общий вид внутри антенны : Детально :

Некоторые узлы, представляющие интерес для повторения :

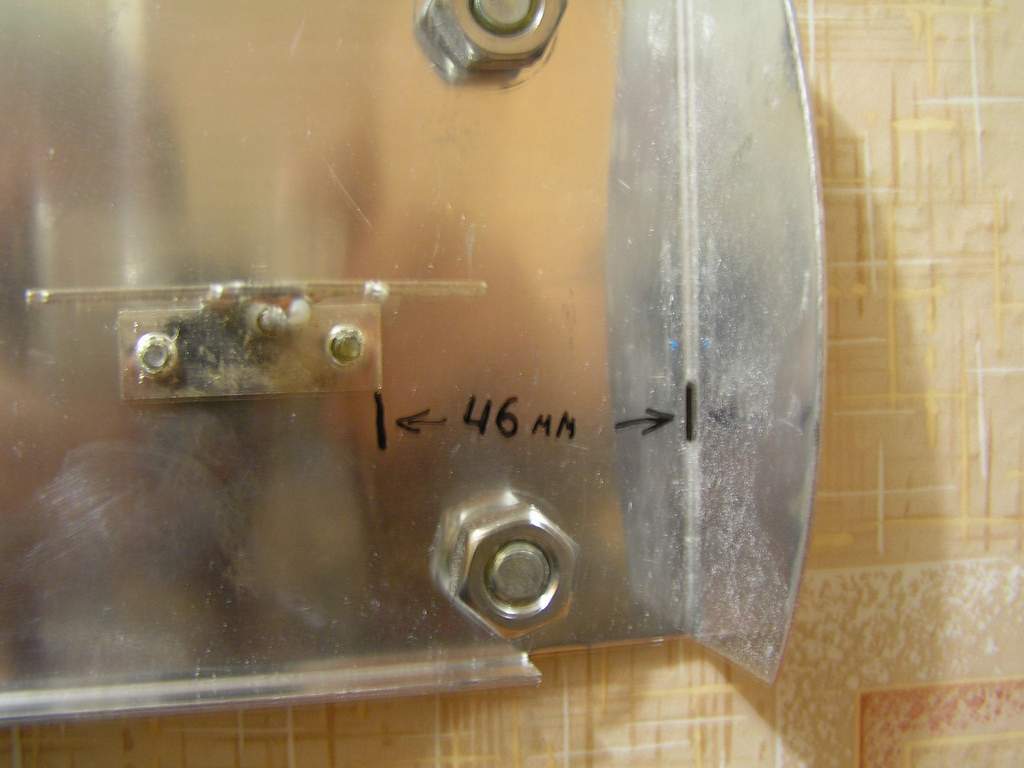

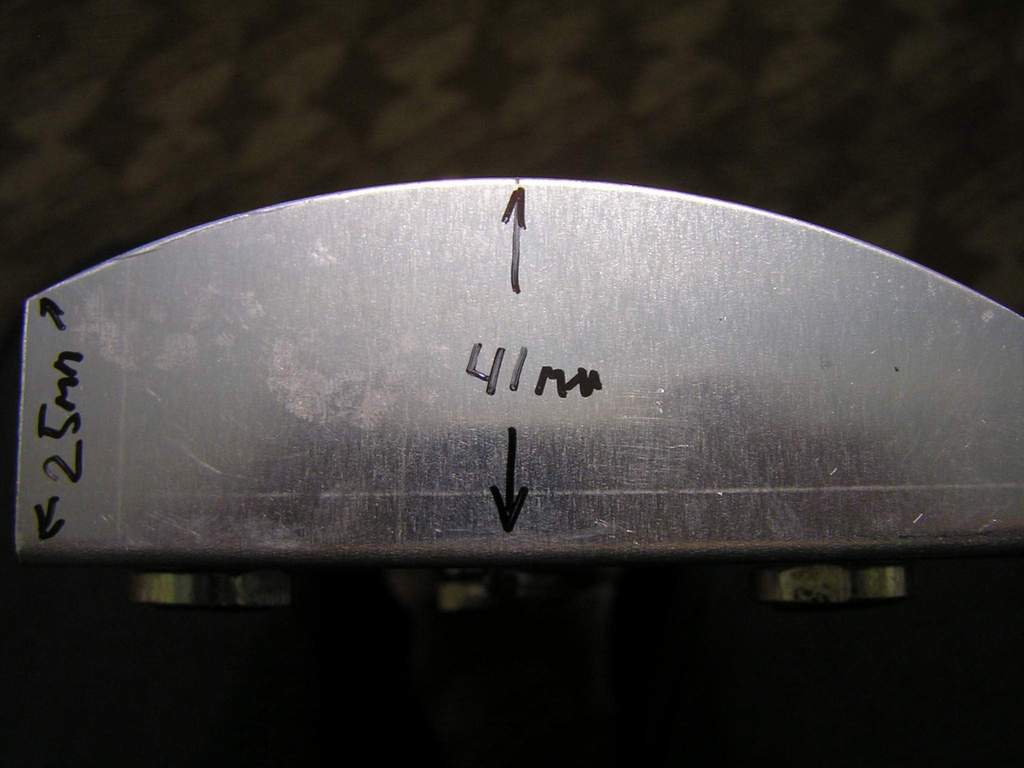

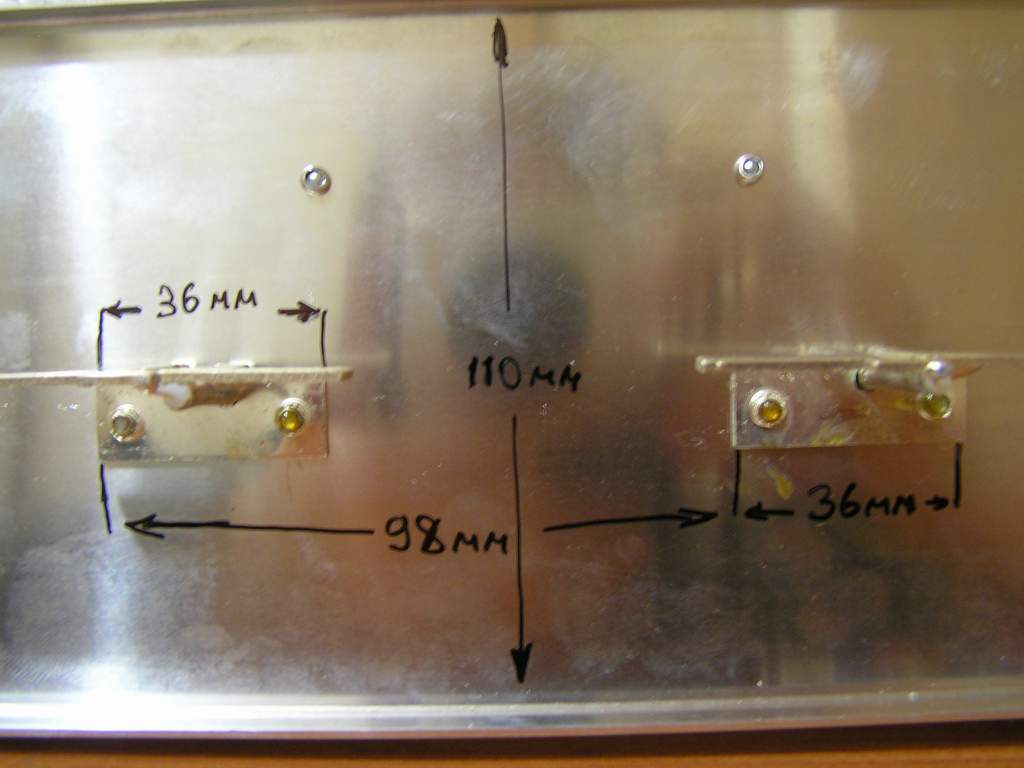

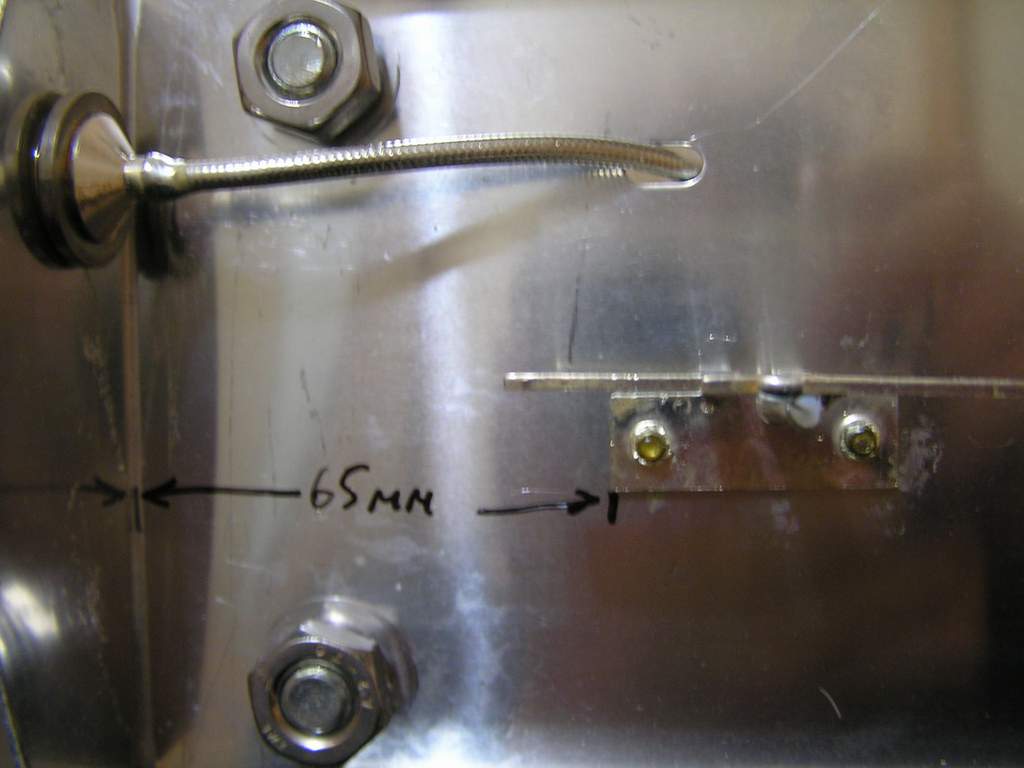

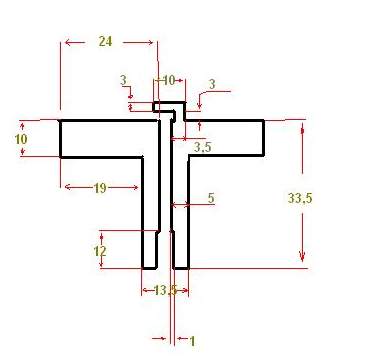

   Комментарии по конструкции от hex : Материал элементов луженная медь толщиной 1.6мм. Чертежик выполнен без учета "крепления под болты". Высота элемента реальная от рефлектора. Материал рефлектора - аллюминий толщиной 1.5 мм.

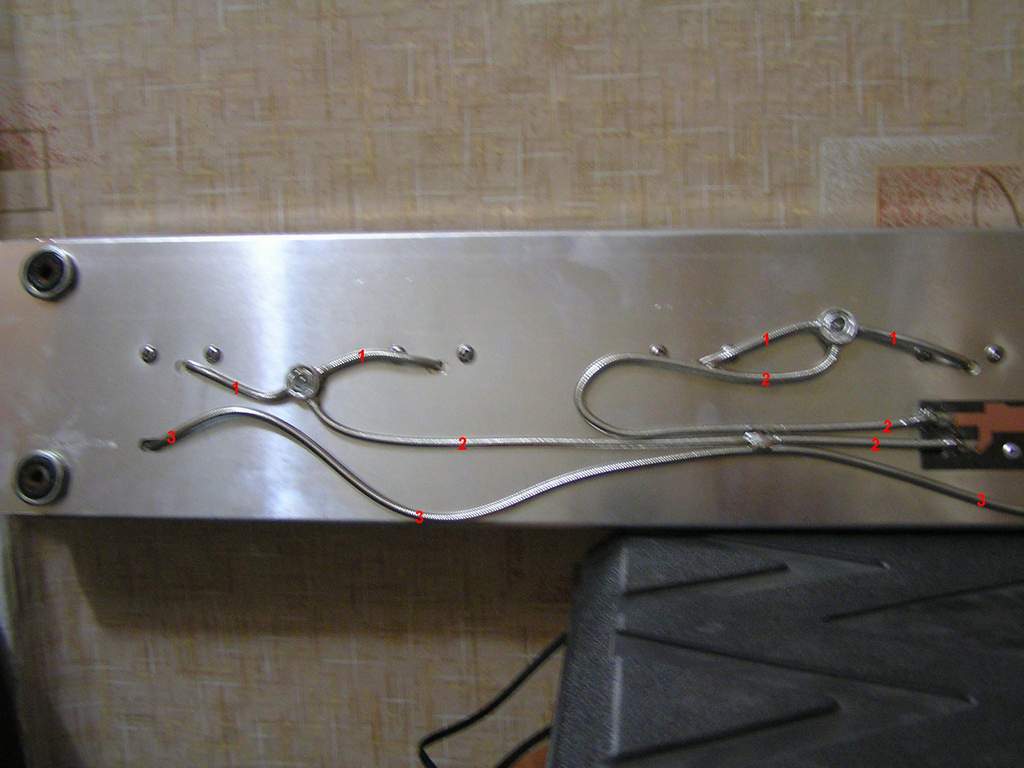

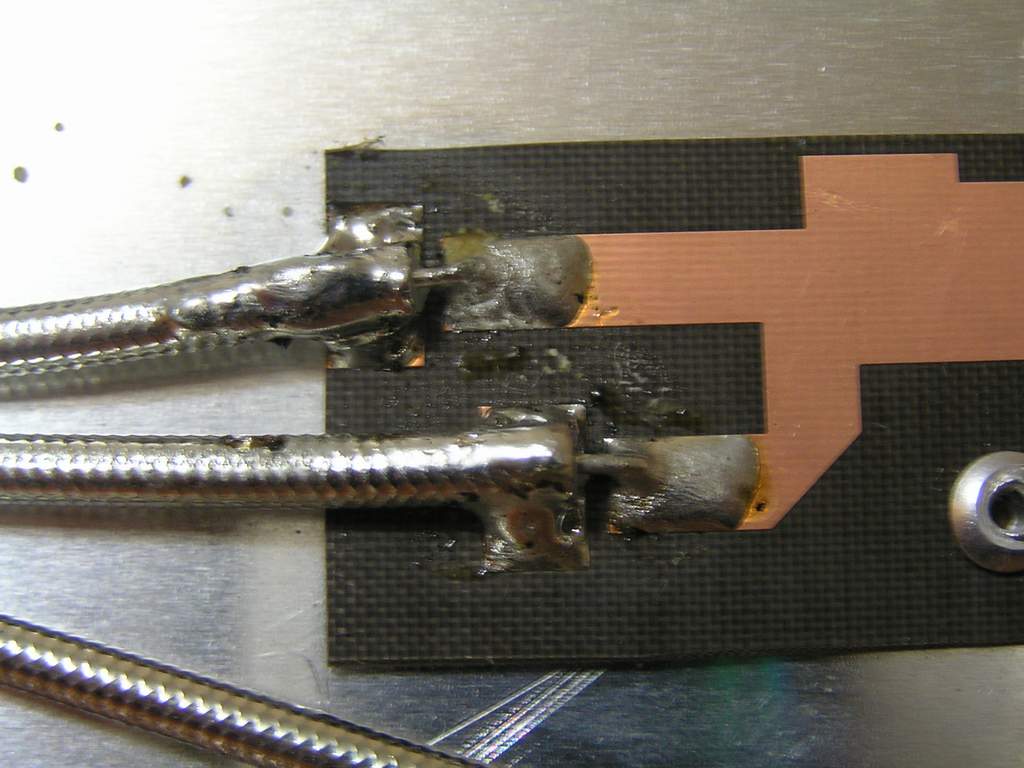

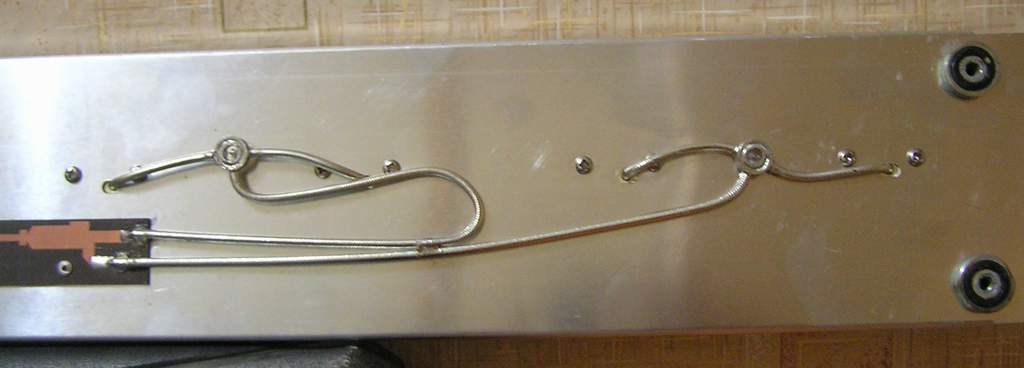

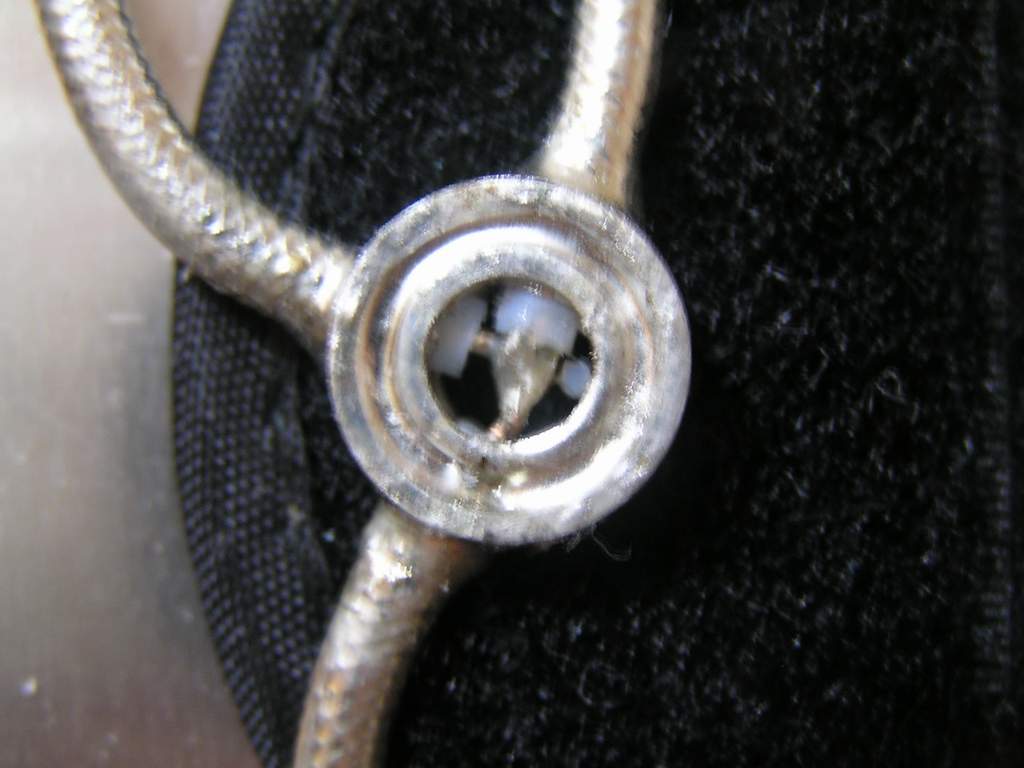

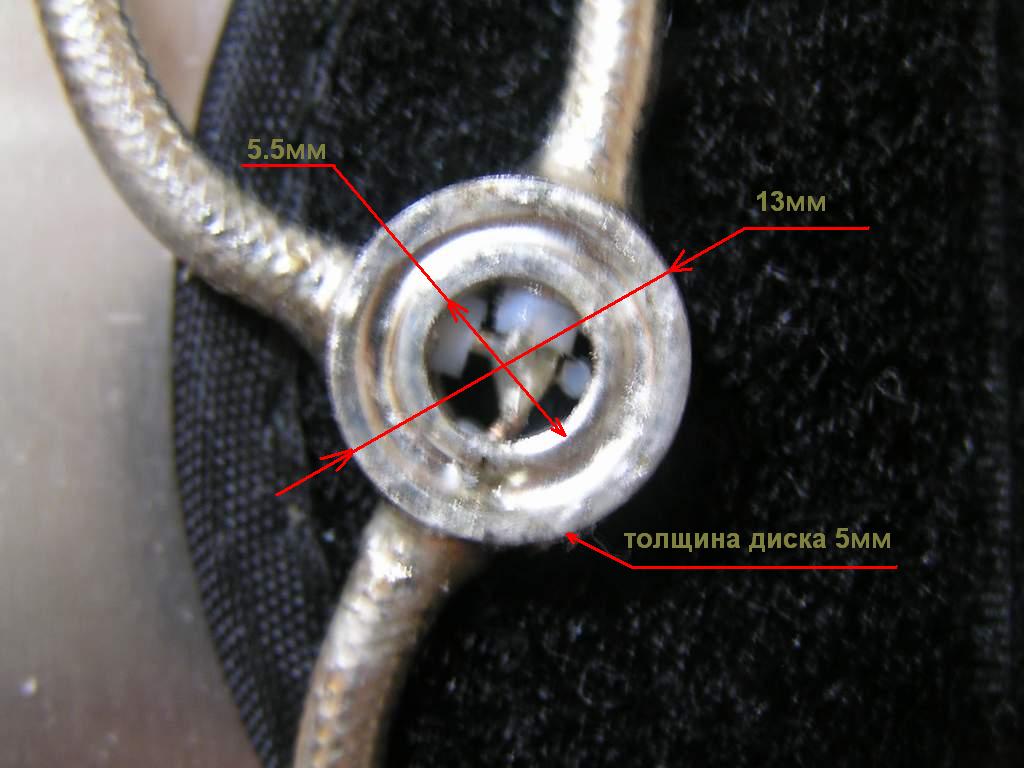

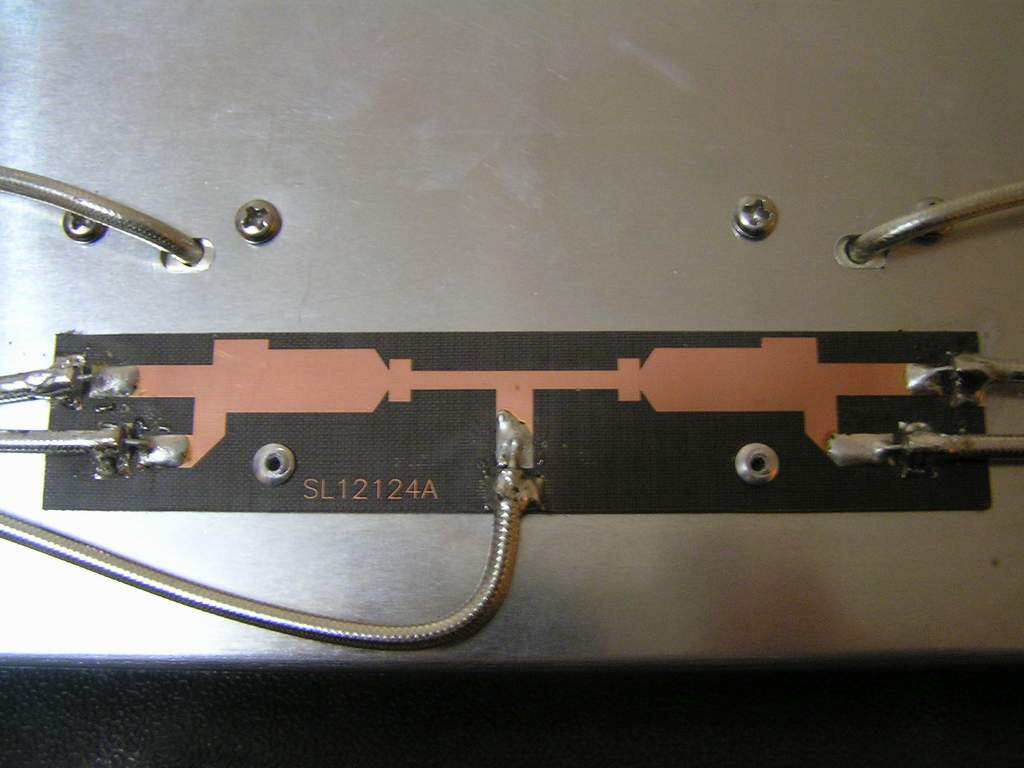

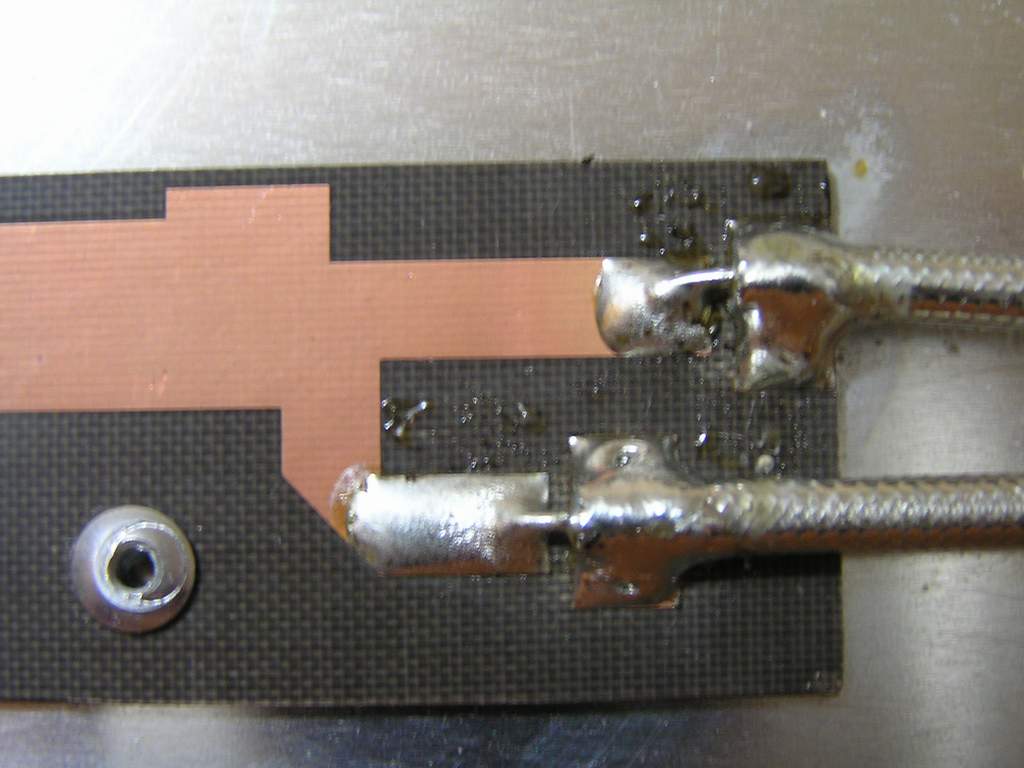

   Длины кабелей : 1=85,5мм 8шт, 2=245мм 4шт, 3=451мм 1шт. Кабеля которые от вибраторов 75 Ом, далее 50 Ом. Толщина материала сплитера 1.5 мм (материал стеклотекстолит с мелкой прессованнной структорой). Кабеля действительно 75 и 50 ом. Выполнеены так - снята верхняя изоляция и полностью пролуженная оплетка (по сей причине невозможно определить маркировку кабеля). Физические размеры (сечения) кабелей таковы : Диаметр внешней лужоной оплетки 4.5мм, Диаметр фторопласта 3мм, Диаметр центральных жил 0,4 и 0,8мм (приблизительно). Снизу сплитера медь отсутствует. Ведет себя лучше амоса, при тех же условиях линк лучше.
