Секторная антенна 2.4 ГГц 8dBi.

   Первоисточник Диполь 3/2 Ля или Диполь Фроллера по прозвищу "Зверь" от kuslik.

   Информация по теме : Автор и разработчик, Оптимизатор и конструктор, Настройка и постройка повторябельного варианта.

   Реализация конструкции антенны от uve, тема Простая Секторная антенна 2.4 ГГц 8dBi нашего форума, где можно задать дополнительные вопросы...

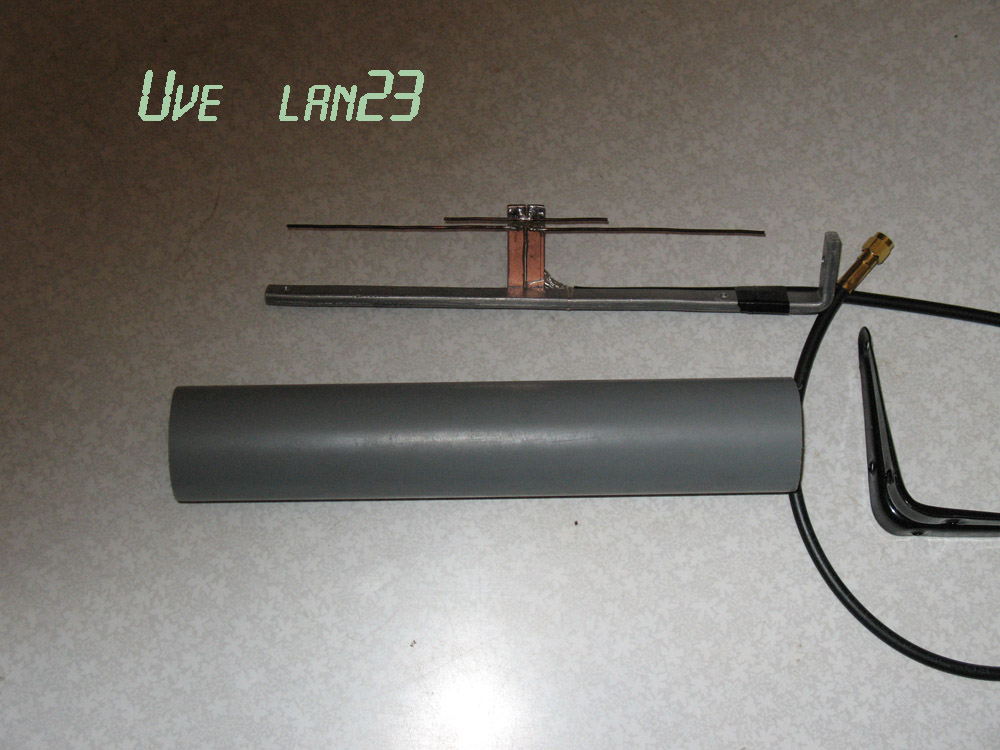

Секторная антенна 2.4 ГГц ,комнатный вариант,общая длинна полотна ант. 1.5L, усиление 6.2 дБ, сектор 160 градусов (по -3дБ). Прилагаю её расчёт в ММАНА и снимок реальной конструкции в разобранном виде (антенна, радом, уголковый кронштейн). Практические измерения полностью подтверждают расчётные характеристики. Опорой антенны является L/4 "изолятор с гальванической связью", выполняющий и функцию симметрирования.

Результаты, на мой взгляд, очень хорошие, т.к. упростилась запитка. При изготовлении коллинеарки из 3-х L/2 со свёртками (её аналог по усилению), приходилось делать трасформатор сопротивлений. Сложность повторения в домашних условиях, обусловлена необходимостью настройки этой антенны по приборам, для буквальной реализации заявленных характеристик. Посмотрите на снимке, какой я оставил припуск на опоре для точной подгонки расстояния меж активным элементом и директором.

Размеры есть во вложенном файле ММАНА.
Дублирую чертежом "с коленки". Кабель RG-58CU на участке 50мм оголить от изоляции, на этот участок наложить бандаж проводом д=0.2/0.3 мм. После пайки (по чертежу) в нижней части опоры (как на фото) несколькими витками голого провода прижать кабель к своей половинке опоры. Радом прикручен двумя винтами М3 к рефлектору. Сверху радом у меня закрыт эбонитовым клотиком (или придумайте пластиковую крышку). Входное сопротивление антенны 50 Ом. Угол раскрыва ДН по углу места ок.36гр. По азимуту 160гр. По углу 180 гр усиление ок 2дБ(4дБи). По усилению эта антенна полный аналог билупа. Но усиление за счёт сжатия ДН по углу места (у зигзага в основном сжатие по азимуту). Этим она выгодно отличается от зигзага у которого сектор излучения почти в два раза уже.

Модель антенны MANNA ssect.maa, для большего усиления рекомендуется объединить в стек пример ZVER_2400_stec3.maa.
Особая благодарность uve за предоставленный материал.

VladMay, Krasnodar. 2010
