Конструкция облучателя VECTOR GL24110PR24.

   Информация взята со страницы форума Облучатель фирмы VECTOR-(ХАРЬКОВ).

   Конструкцию данного облучателя изучал на досуге hex... Текстуха взята с сайта ВЕКТОРА. : ... GL24110PR24
24 dBi (2.2 - 2.5 GHz)
21 dBi (2.2 - 2.5 GHz)

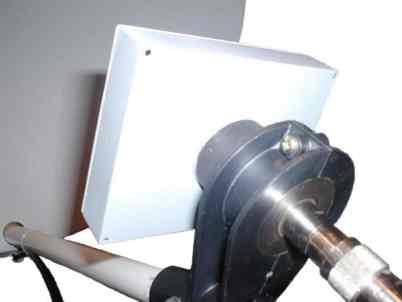

   Супер эффективные внешние антенны с игольчатой диаграммой направленности, рекомендуется к использованию даже на коротких расстояниях и до 74 км в условиях повышенных помех. Благодаря практически идеальному согласованию волнового сопротивленя (КСВ типично 1.04), использование наших облучателей на тарелке 0.9м эквивалентно установке зеркала 1.2м с облучателями других производителей.

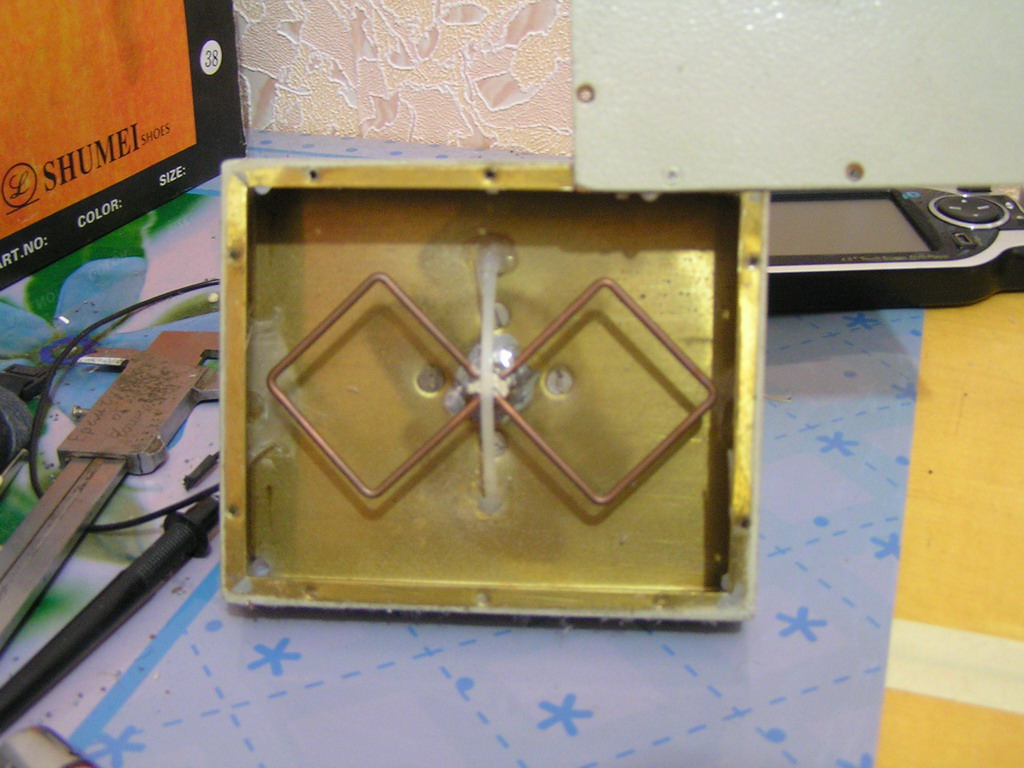

   Ниже приведены фотографии и размеры облучателя. ...По задумке разработчиков этого "чуда", высота бортиков 23мм+6мм (крепление защитной крышки) дает нужную суммарную длину бортиков раную лямбда/4 , высокое реактивное сопротивление, препятствующее затеканию поверхностных токов на обратную сторону отражателя. (БОРТА ПРОПАИВАТЬ ПО ВСЕМУ ПЕРИМЕТРУ СПЛОШНОЙ ПАЙКОЙ!!!). Крышка сделана из текстолита и все вместе с корпусом покращено эмалью.
