Маячек для настройки антенн 5ГГц.

Маячек для настройки антенн 5ГГц предложил lipton. Возникающие вопросы можно задать в теме ДАТЧИК ОБЪЁМА - МАЯЧЁК ДЛЯ НАСТРОЙКИ АНТЕНН автору конструкции. Описание датчика объема Аргус-3 на сайте производителя.

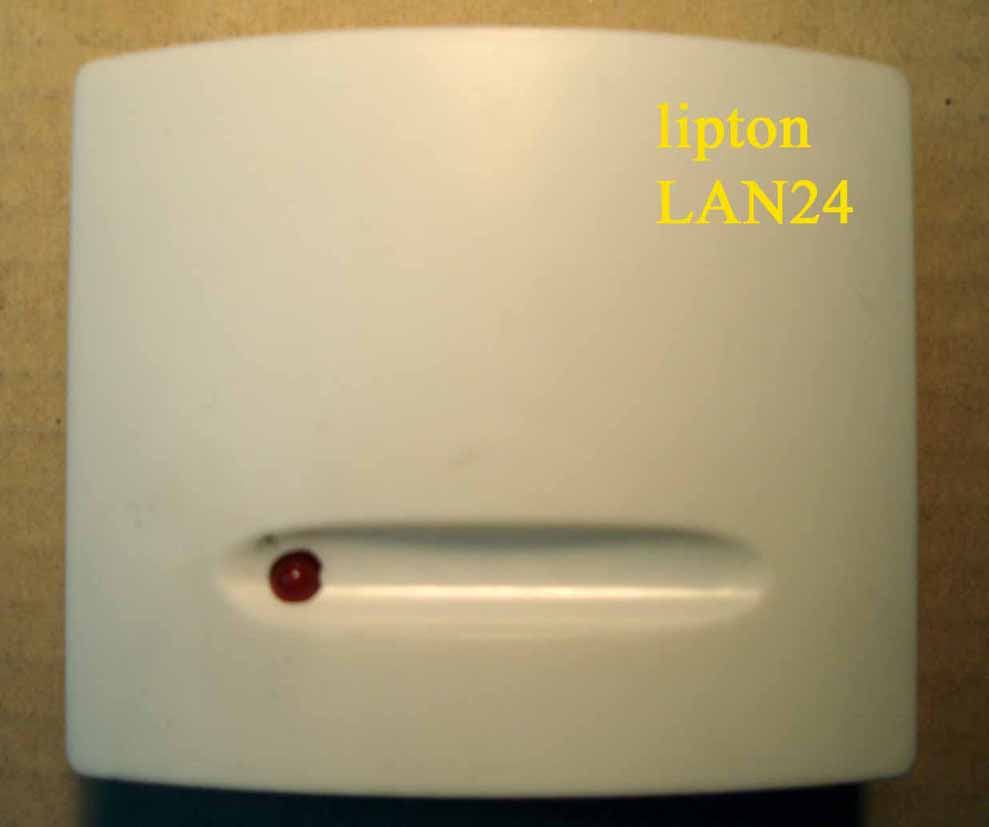

Недавно попал ко мне в руки датчик объёма от охранки - "Аргус-3", когда открыл и увидел внутрянку, меня заинтересовали его данные... Кое - какое описание можно посмотреть на сайте производителя, но сведения о частоте немного расходятся в описании и в инструкции. Короче, по любому частота попадает в диапазон 5,5 ГГц.

Поскольку любые измерительные приборы на эти частоты стоят "немеряно", а без них не сделать даже примитивный генератор, то у меня появилась мысля - такой датчик можно использовать, как микромощный маячёк для настройки антенн диапазона 5ГГц. Такие маячки получили широкое распростронение в радиолюбительской практике. Мощность этого девайса около 1-2мВт(точно не скажу, ещё не пытался мерить) - этого достаточно, чтоб расположить его на расстоянии 3х метров от настраиваемой антенны и мерить уровень принимаемого сигнала. Это конечно будут "грубые" замеры, но на "безрыбье и рак - рыба"! По крайней мере, как минимум можно хотя бы сравнить две антенны, да отстроить фокус параболы на максимум усиления и т.д.!

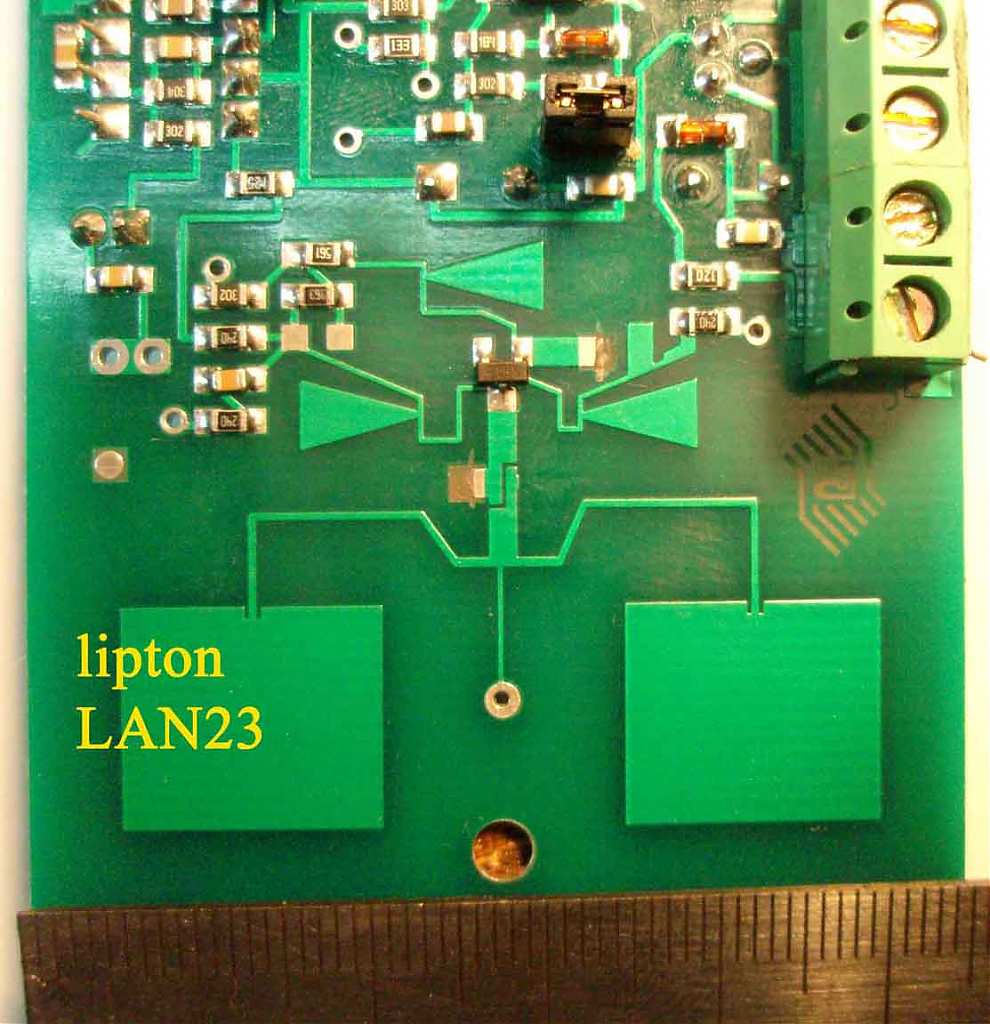

Датчик имеет в своём составе генератор и два синфазно включенных патча. Подключил 12в и вот тебе "прибор". Стоит такой датчик 700 руб., но можно спросить неисправный у установщиков охранки, мож подарят, как мне! Ломается там не ВЧ, а прочая дребедень, при этом генератор остаётся рабочим(если конечно там не погуляло 220в).

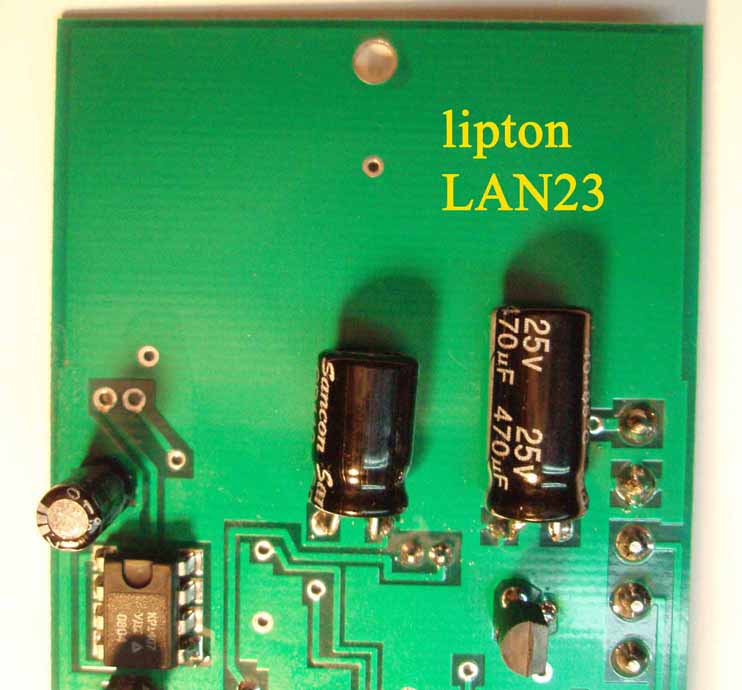

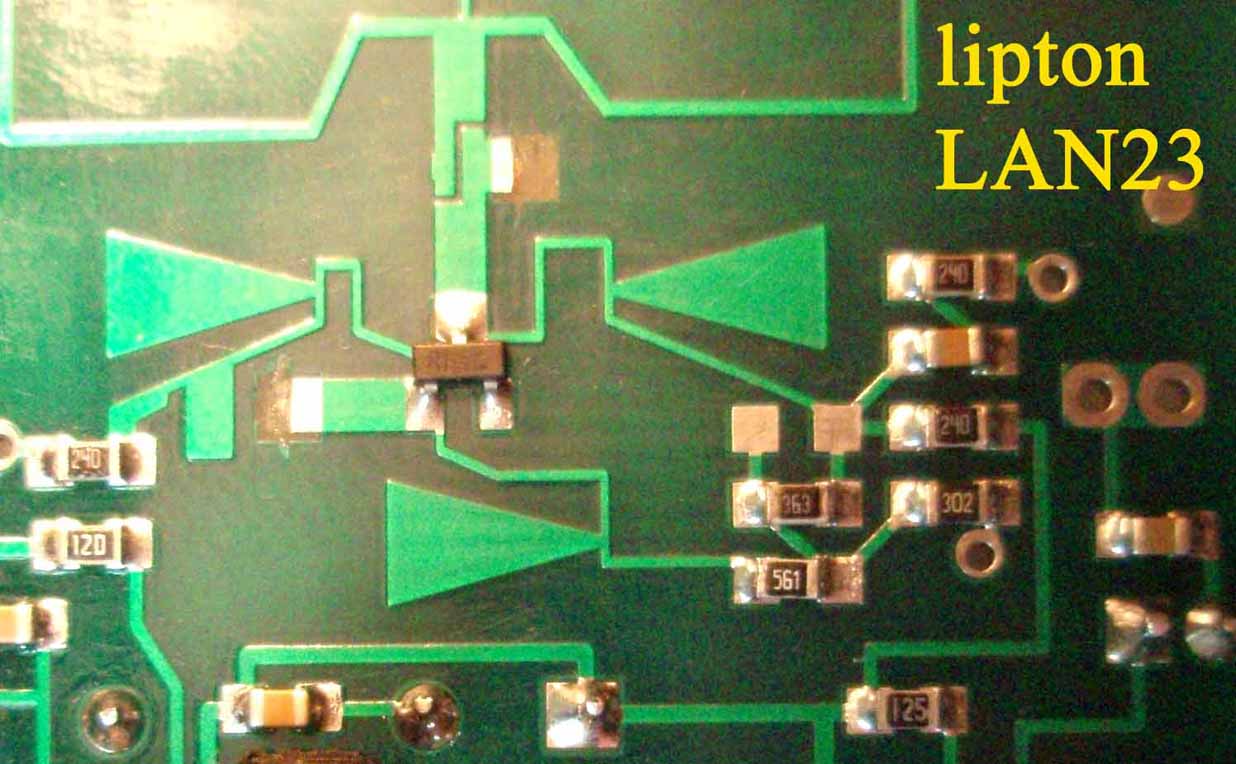

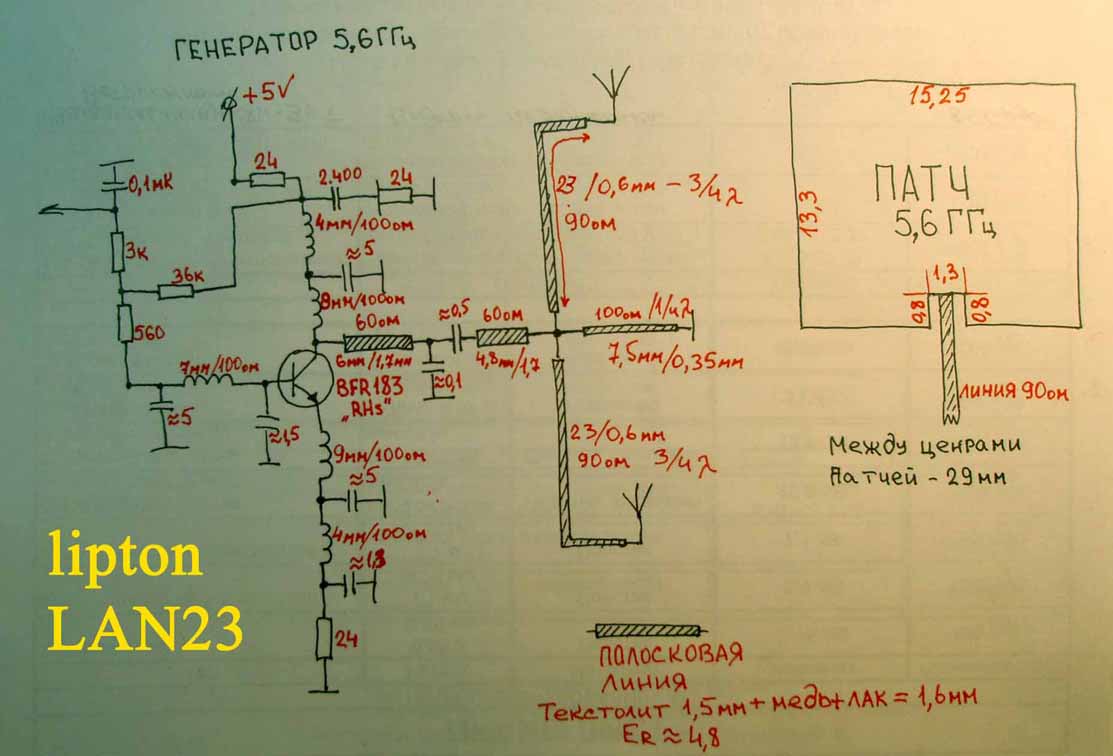

Ниже прилагаю фотки девайса и принципиальную схему в "моём виденьи". Размеры сняты относительно точно - штангециркулем под микроскопом. Текстолит с виду обычный, нормального качества, с диэлектрической проницаемостью около 4,8 ( по моим прикидкам ). Толщина диэлектрика стандартная - 1,5 мм. Мощность можно немного увеличить, "добавив смещения", но и частота в таком случае тоже сместится, а куда - пока не знаю, нечем померить(мой прибор до 3ГГц).

Особая благодарность lipton за предоставленный материал.

VladMay, Krasnodar. 2010
